Comment calculer la capacité d’évacuation du drainage et le débit à évacuer ?

Souhaitez-vous un calcul de capacité sur mesure ?

Notre équipe d’experts est prête à vous aider !

Téléphonez-nous ou envoyez-nous un e-mail et nous vous contacterons rapidement.

info@aco.be

Capacité d’évacuation des sorties

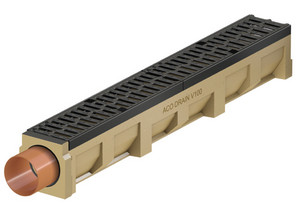

Sortie le long du côté inférieur du caniveau
Horizontalement

øQ max
110 mm8 l/s
160 mm13 l/s
200 mm24 l/s

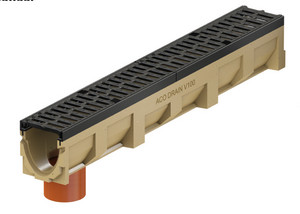

Sortie par le dessous du caniveau
Verticalement

øQ max
110 mm10 l/s
160 mm16 l/s
200 mm30 l/s

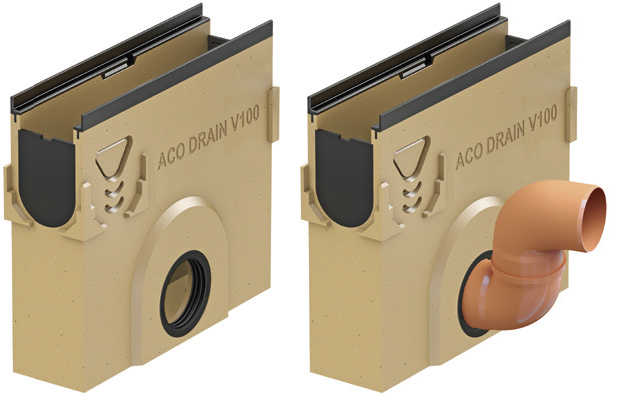

Sortie via un désableur en une seule partie
(hauteur min. 58 cm) - V 100 à V 300

Evacuation directeEvacuation via le siphon
øQ maxøQ max
110 mm10 l/s
160 mm15 l/s160 mm12 l/s
200 mm25 l/s200 mm20 l/s

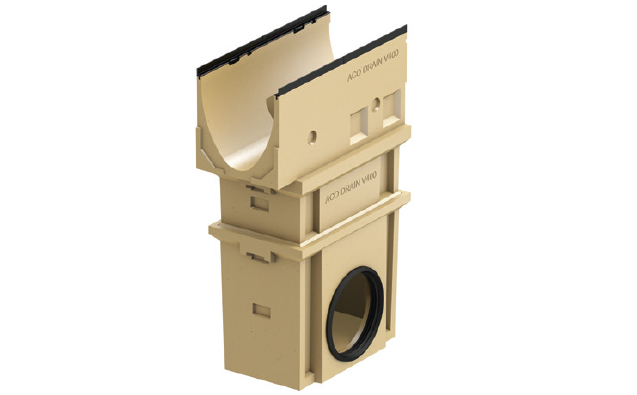

Sortie via un désableur en deux parties (grand modèle)
V 400 - V 500

Sortie directe
øQ max
315 mm20 l/s
400 mm32 l/s

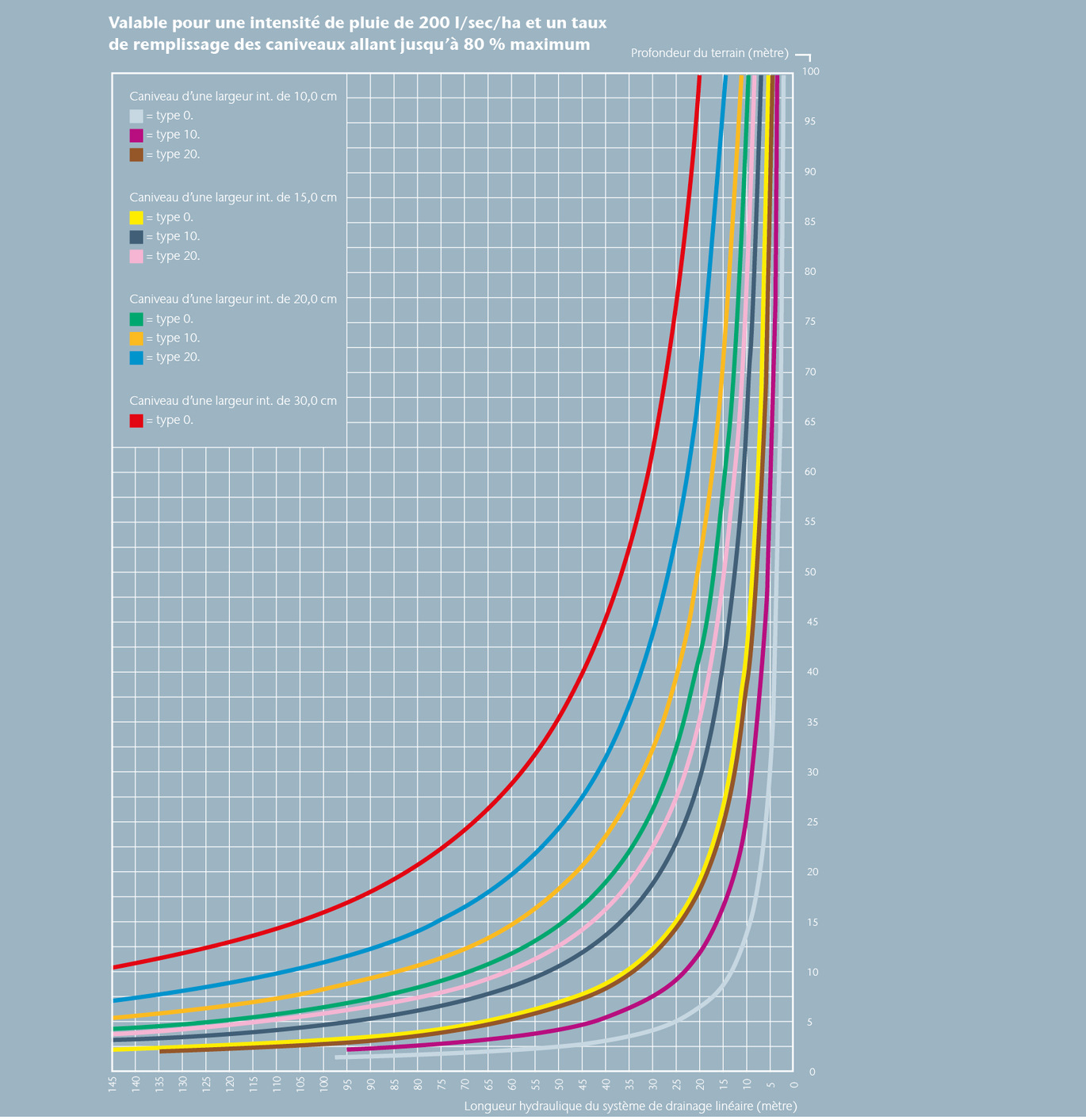

Calculez la largeur/profondeur du drainage à l'aide de la courbe hydraulique

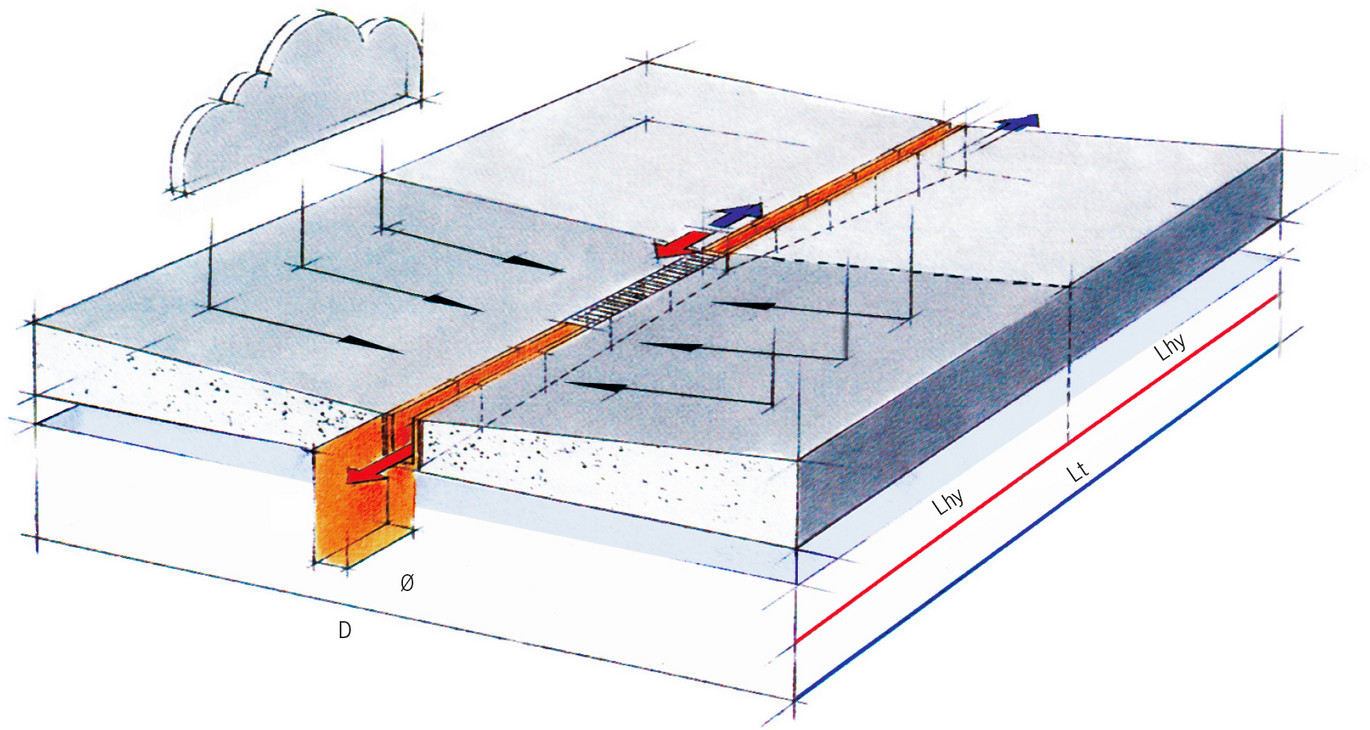

Exemple de calcul de capacité hydraulique

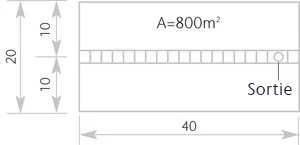

Exemple de calcul

Surface à drainerA = 20 x 40 m = 800 m2
Intensité de la pluier = 200 l/s/ha (54 mm/h)
Coefficient de drainage = 1
Débit à évacuerQ= ((A x r) / 10.000) x
Q= ((800 x 200) / 10.000) x 1 = 16 litres/seconde
