Pose Caniveaux à fente Euroline Discret Inox Drainage des terrasses ACO H & G

17-05-2022

Vous souhaitez poser un caniveau à fente sur votre terrasse ? Comment commencer ?

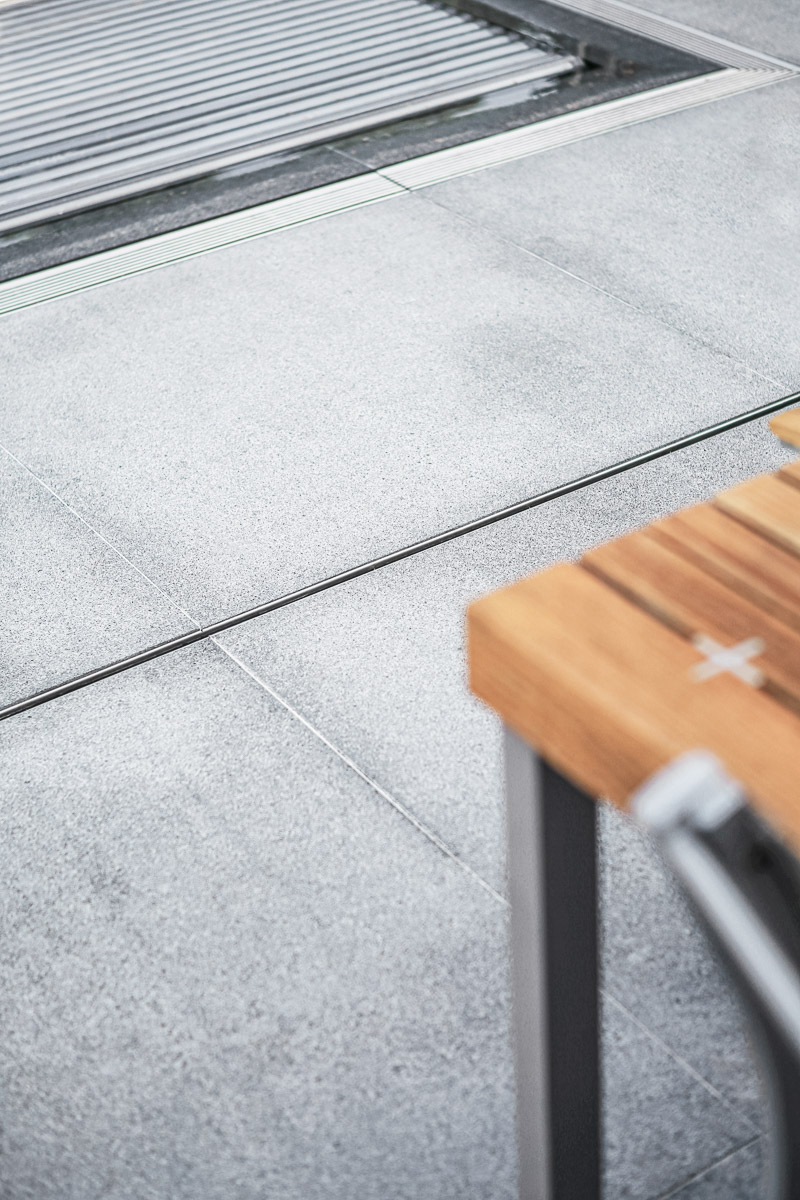

Caniveau à fentes posé

Conseils pratiques : pose de caniveaux à fente

Avant de commencer à installer votre caniveau à fente, vous devez vérifier quelle version convient à votre projet. Les caniveaux à fente Euroline Discret sont disponibles en 3 hauteurs.

En fonction de la hauteur d'encastrement disponible et du revêtement choisi, vous choisissez la version qui correspond à votre projet. La hauteur de construction indique la hauteur d’encastrement dont vous avez besoin lorsque vous utilisez ce modèle. La hauteur libre de la fente indique l'espace dont vous disposez pour placer votre revêtement sur la rehausse.

Pose caniveaux à fentes

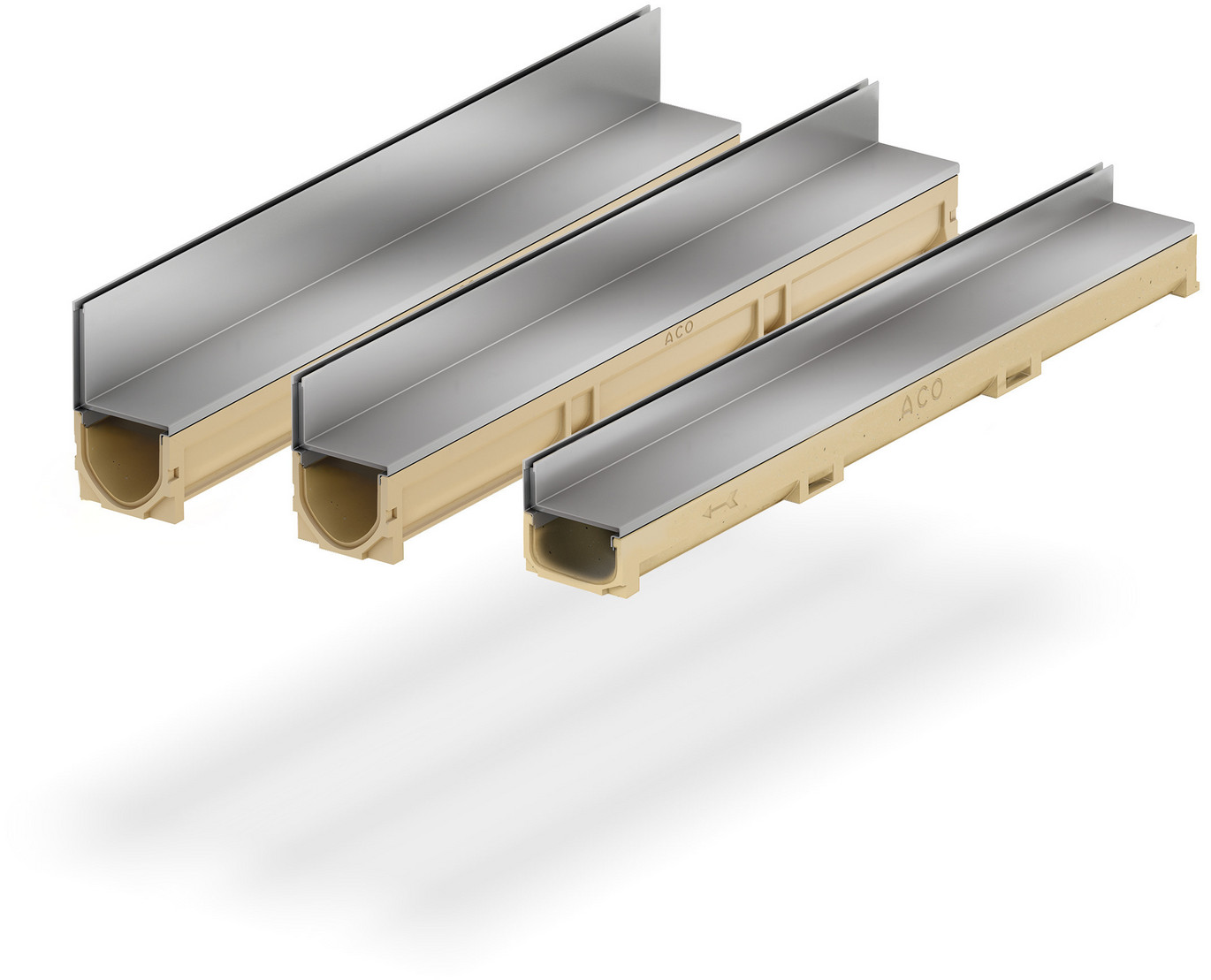

Aperçu des caniveaux à fente hauteur différentes

Quelles sont les hauteurs des caniveaux à fente disponibles ?

DescriptionHauteur
[cm]		Hauteur libre
de la fente
[cm]		Largueur intérieure de la fente
[cm]		Section d'entrée
[cm2/m]
Haut21,510,51,093
Standard

17,5

6,5

1,0

93
Bas10,84,01,093

1. Réalisation des tranchées et application du sable stabilisé

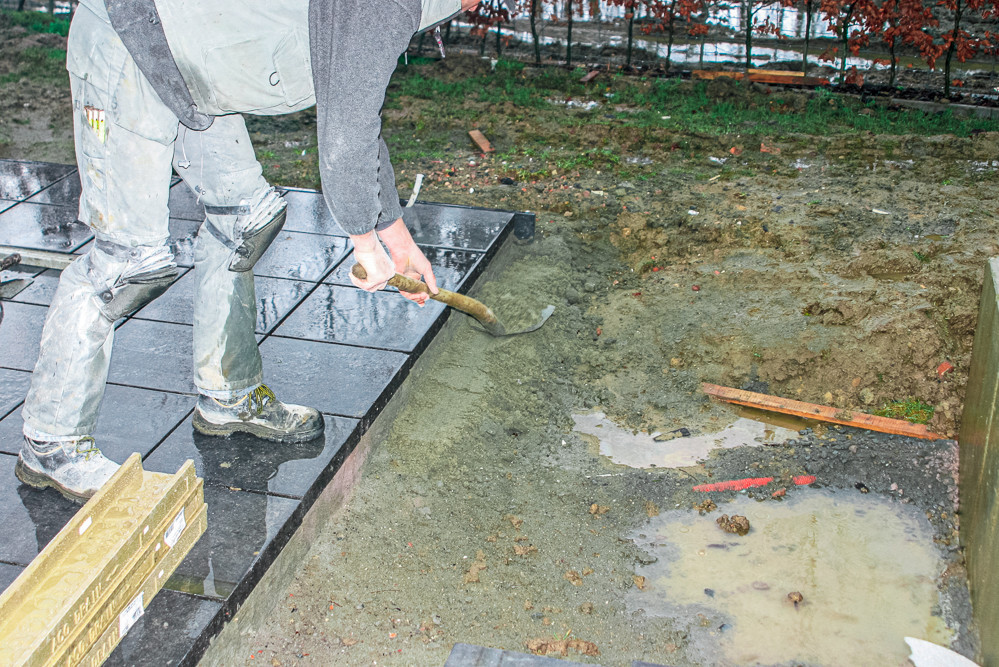

Excavation d'une tranche pour la pose d'un caniveau de drainage

2. Pose d’un caniveau à fente

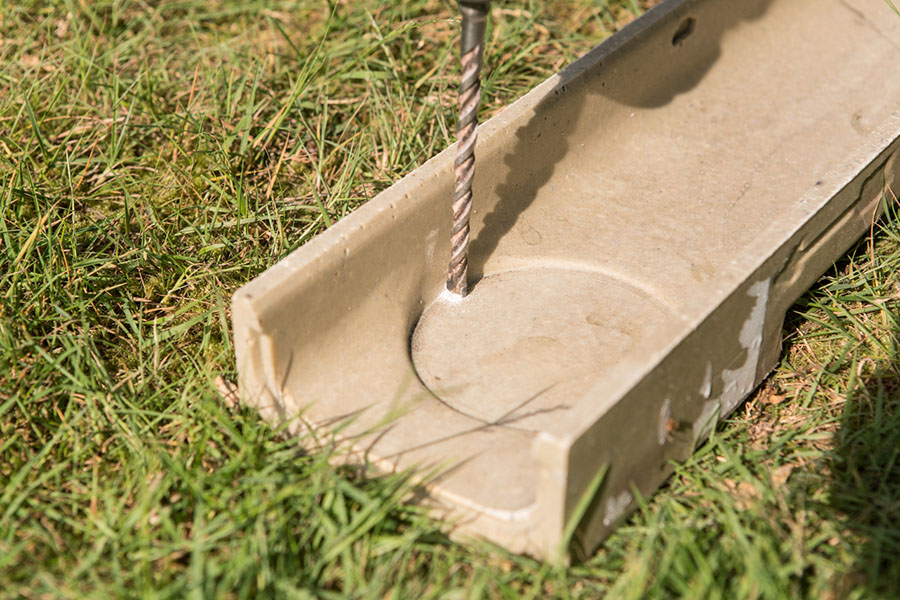

Les caniveaux sont pré-percés pour le raccordement au tuyau de drainage.
Positionnement des éléments du caniveau contre la terrasse
Jointoiement des joints de caniveau entre les éléments de caniveau
Meulage du caniveau de drainage

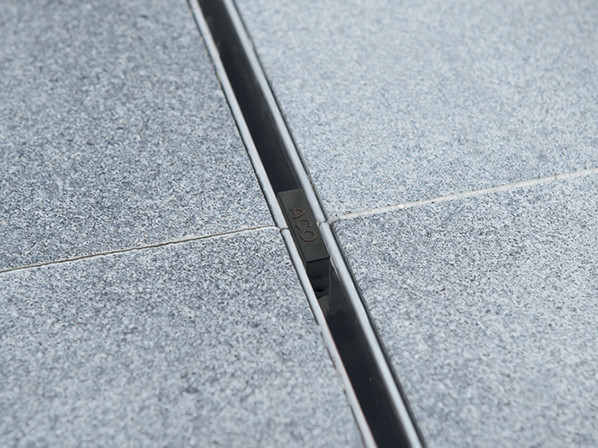

[Translate to Français:] Connector gootelement
Pose des rehausses sur éléments de caniveaux à fente

Possibilités de raccordement de la ligne de caniveau à l‘égout avec utilisation d’accessoires

A. Raccordement vertical par l’intermédiaire de:

  1. Un élément de caniveau avec prémarque à enlever, DN 100 - Ø 110 mm. En option avec siphon/crépine (élément en 3 pièces), l’anneau extérieur supplémentaire doit être posé sur le tuyau d’évacuation vertical en attente avant de poser le caniveau avec prémarque enlevée.

B. Raccordement horizontal par l’intermédiaire de:

Un about avec sortie incorporée, DN 100 - Ø 110 mm, à placer à l’extremité de la ligne (exception: Euroline 60, about avec sortie incorporée DN 50 - Ø 50 mm).
