Couvercle à carreler industriel
TopTek Uniface
------------------------------
- Couvercle à carreler en acier galvanisé à chaud UltraSTEEL® ou en acier inoxydable AISI 304

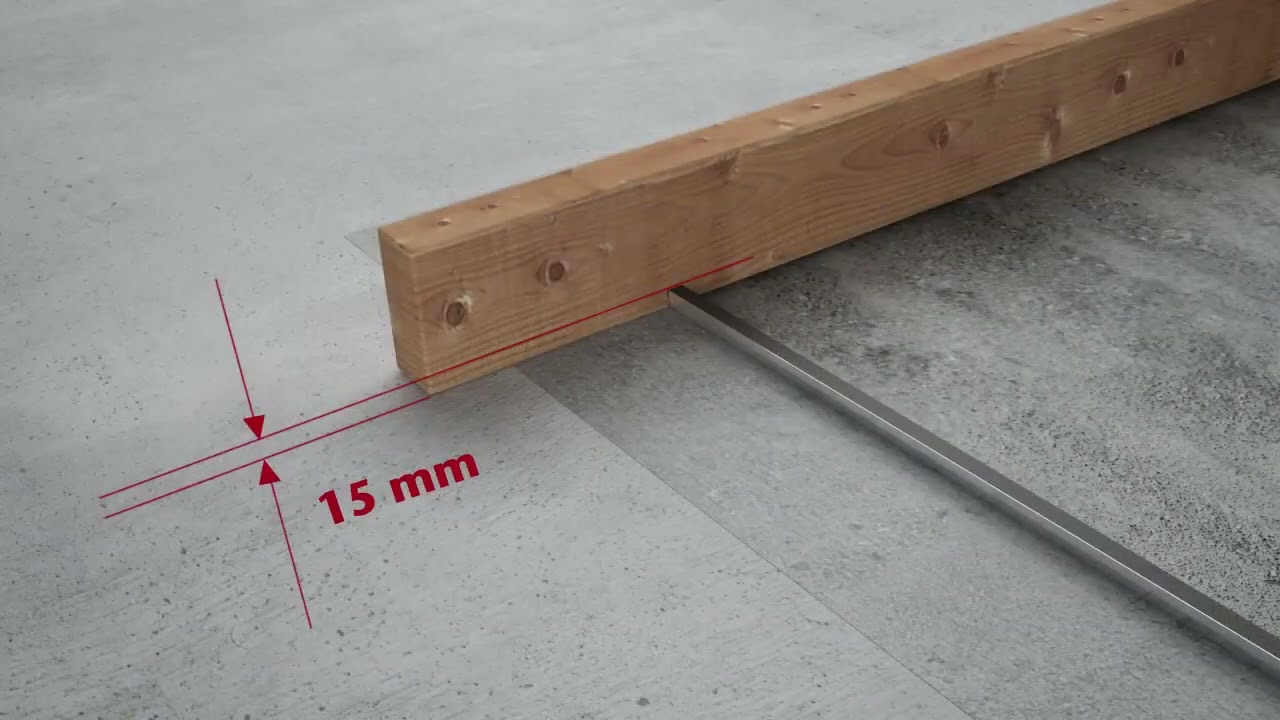

- Pour remplissage avec du béton ou du carrelage d'une épaisseur de 15 mm
- Treillis d'armature intégré
- Couvercle étanche aux odeurs et à l'eau grâce à un double joint serti dans le cadre
- Finition esthétique
- Vissé avec des boulons en acier inoxydable
- Clés de levage/de manœuvre auto-levantes et capuchons de finition inclus
- Jusqu'à la classe de résistance N 250
- Également disponible en version résistante au feu
Le double joint assure l'étanchéité aux odeurs et à l'eau du couvercle à carreler
Les couvercles à carreler TopTek 2.0 sont disponibles en acier galvanisé à chaud "GS" ou en acier inoxydable "SS" et sont principalement utilisés à l'intérieur des bâtiments ou autour des bâtiments à caractère plus public et non résidentiel, lorsque l 'étanchéité à l'eau et aux odeurs est indispensable et qu'une classe de charge élevée est requise. Un double joint en caoutchouc EPDM assure cette étanchéité.
Ils sont robustes et ont une classe de charge allant jusqu'à N250, certifiée par la norme européenne EN 1253.
Le couvercle doit être rempli de béton de la classe C35/45 requise pour atteindre la capacité de charge spécifiée.
Hauteur de cadre fixe et treillis d'armature encastré
Afin d'obtenir une classe de résistance élevée, la plaque de base est encastrée et équipée d'un treillis d'armature préformé approprié.
La hauteur du cadre est fixe et s'élève à 82,5 mm.
La profondeur du couvercle, quant à elle, se compose de plusieurs hauteurs en fonction de la classe de résistance et de la taille choisies :
- 70 mm
- 110 mm
- 140 mm.
Etanche à l'eau et aux odeurs
Plusieurs ailettes d'ancrage souples permettent un ancrage solide dans le sol environnant. Plusieurs entretoises sont également fournies. Pendant l'installation, elles maintiennent le cadre et le couvercle à la même distance. Les entretoises peuvent être retirées après le durcissement du béton.
Un double joint d'étanchéité en EPDM serré dans le cadre garantit une conception étanche à l'eau et aux odeurs.
Le couvercle est vissé à l'aide de boulons en acier inoxydable et pressé fermement.
Facile à soulever grâce aux clés de levage
Les clés de levage et d'utilisation 2 en 1 permettent, d'une part, de serrer ou de desserrer les boulons et d'autre part, de soulever et de remettre le couvercle en place. Grâce aux bords inclinés et aux clés de levage à dégagement rapide on évite tout blocage du couvercle lors de la manipulation ultérieure.
Au fil des ans, le couvercle reste facile à ouvrir, la facilité d'utilisation est garantie !
Esthétique des carreaux
Les profilés d'angle carrés garantissent un ajustement parfait au carrelage et une finition esthétique.
Les capuchons en plastique empêchent l'accumulation de saletés dans les encoches hexagonales des vis à tête cylindrique et apportent une valeur ajoutée esthétique.
Grâce au pliage unique du bord supérieur, aucune arête coupante n'est visible.
Tous nos couvercles sont entièrement certifiés. La sécurité et la fonctionnalité sont nos priorités lors du développement. Ainsi, lors de la conception, nous nous appuyons sur de nombreux calculs de résistance, tests et applications réelles que nous avons mis en œuvre ces dernières années. Nous nous efforçons d'être à la pointe du développement technologique et de l'innovation. C'est pourquoi nous participons également à une procédure d'amendement des normes européennes relatives aux couvercles.
TopTek Uniface GS en UltraSTEEL® galvanisé à chaud
Breveté, solide et léger
Ces couvercles à carreler sont fabriqués à partir de l'innovant UltraSTEEL®, avec une nuance d'acier 1.0037 et sont galvanisés à chaud conformément à la norme EN ISO 1461. L'épaisseur du matériau pour le cadre et le couvercle est d'au moins 2 mm.
UltraSTEEL® est produit selon un procédé breveté. L'acier est laminé à froid, ce qui permet d'appliquer une structure 3D à la tôle. L'épaisseur effective est ainsi multipliée par deux. Le matériau devient plus résistant tout en nécessitant beaucoup moins de matière. Une solution à la fois durable et solide !
Les couvercles fabriqués en UltraSTEEL® sont non seulement plus résistants, mais aussi plus légers. Le matériau peut supporter une charge plus lourde et est également 31% plus rigide que l'acier galvanisé.
Variante résistante au feu pour un sentiment de sécurité ultime
TopTek Uniface GS/SS FR (Fire Resistant)
Caractéristiques spécifiques
- Résistance au feu E120, EI120
- Garantie par un ensemble de panneaux ignifuges Promatect®-H prémontés
- Résistance au feu testée et certifiée jusqu'à une ouverture libre de 1000 x 1000 mm → certificat d'essai
- Design esthétique grâce à un pliage unique sur le bord supérieur
- En acier galvanisé à chaud (GS) ou en acier inoxydable (SS)
- Avec joint en caoutchouc EPDM, boulonné étanche à l'eau et aux odeurs
- Convient pour du carrelage d'une épaisseur maximale de 15 mm
- Ouverture facile grâce à des clés de manœuvres auto-extractibles
- Supporte une charge jusqu'à la classe de résistance N 250 selon la norme EN 1253
| Numéro d'art. | Ouverture libre A x B [mm] | Dimension du cadre C x D [mm] | Hauteur du cadre [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|
| Classe de résistance L 15 | ||||
| 415867 | 635 x 635 | 745 x 745 | 82,5 |  |
| 415868 | 700 x 700 | 810 x 810 | 82,5 | |
| 415869 | 800 x 800 | 910 x 910 | 82,5 | |
| 415870 | 1000 x 800 | 1110 x 910 | 82,5 | |
| 415871 | 1000 x 1000 | 1110 x 1110 | 82,5 | |
| Classe de résistance M 125 | ||||
| 415861 | 450 x 450 | 560 x 560 | 82,5 | |
| 415862 | 500 x 500 | 610 x 610 | 82,5 | |
| 415863 | 600 x 600 | 710 x 710 | 82,5 | |
| 415864 | 800 x 600 | 910 x 710 | 82,5 | |
| 415865 | 1000 x 600 | 1110 x 710 | 82,5 | |
| 415866 | 1200 x 600 | 1310 x 710 | 82,5 | |
| 415877 | 635 x 635 | 745 x 745 | 82,5 | |
| 415878 | 700 x 700 | 810 x 810 | 82,5 | |
| 415879 | 800 x 800 | 910 x 910 | 82,5 | |
| 415880 | 1000 x 800 | 1110 x 910 | 82,5 | |
| 415881 | 1000 x 1000 | 1110 x 1110 | 82,5 | |
| Classe de résistance N 250 | ||||
| 415858 | 300 x 300 | 410 x 410 | 82,5 | |
| 415859 | 400 x 400 | 510 x 510 | 82,5 | |
| 415860 | 600 x 400 | 710 x 510 | 82,5 | |
| 415872 | 450 x 450 | 560 x 560 | 82,5 | |
| 415873 | 500 x 500 | 610 x 610 | 82,5 | |
| 415874 | 600 x 600 | 710 x 710 | 82,5 | |
| 415875 | 800 x 600 | 910 x 710 | 82,5 | |
| 415876 | 1000 x 600 | 1110 x 710 | 82,5 | |
| 415882 | 635 x 635 | 745 x 745 | 82,5 | |
| 415883 | 700 x 700 | 810 x 810 | 82,5 | |
| 415884 | 800 x 800 | 910 x 910 | 82,5 | |
| 415885 | 1000 x 800 | 1110 x 910 | 82,5 | |
| 415886 | 1000 x 1000 | 1110 x 1110 | 82,5 | |
| Numéro d'art. | Ouverture libre A x B [mm] | Dimension du cadre C x D [mm] | Hauteur du cadre [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|
| Classe de résistance L 15 | ||||
| 415896 | 635 x 635 | 745 x 745 | 82,5 | |
| 415897 | 700 x 700 | 810 x 810 | 82,5 | |
| 415898 | 800 x 800 | 910 x 910 | 82,5 | |
| 415899 | 1000 x 800 | 1110 x 910 | 82,5 | |
| 415900 | 1000 x 1000 | 1110 x 1110 | 82,5 | |
| Classe de résistance M 125 | ||||
| 415890 | 450 x 450 | 560 x 560 | 82,5 | |
| 415891 | 500 x 500 | 610 x 610 | 82,5 | |
| 415892 | 600 x 600 | 710 x 710 | 82,5 | |
| 415893 | 800 x 600 | 910 x 710 | 82,5 | |
| 415894 | 1000 x 600 | 1110 x 710 | 82,5 | |
| 415895 | 1200 x 600 | 1310 x 710 | 82,5 | |
| 415906 | 635 x 635 | 745 x 745 | 82,5 | |
| 415907 | 700 x 700 | 810 x 810 | 82,5 | |
| 415908 | 800 x 800 | 910 x 910 | 82,5 | |
| 415909 | 1000 x 800 | 1110 x 910 | 82,5 | |
| 415910 | 1000 x 1000 | 1110 x 1110 | 82,5 | |
| Classe de résistance N 250 | ||||
| 415887 | 300 x 300 | 410 x 410 | 82,5 | |
| 415888 | 400 x 400 | 510 x 510 | 82,5 | |
| 415889 | 600 x 400 | 710 x 510 | 82,5 | |
| 415901 | 450 x 450 | 560 x 560 | 82,5 | |
| 415902 | 500 x 500 | 610 x 610 | 82,5 | |
| 415903 | 600 x 600 | 710 x 710 | 82,5 | |
| 415904 | 800 x 600 | 910 x 710 | 82,5 | |
| 415905 | 1000 x 600 | 1110 x 710 | 82,5 | |
| 415911 | 635 x 635 | 745 x 745 | 82,5 | |
| 415912 | 700 x 700 | 810 x 810 | 82,5 | |
| 415913 | 800 x 800 | 910 x 910 | 82,5 | |
| 415914 | 1000 x 800 | 1110 x 910 | 82,5 | |
| 415915 | 1000 x 1000 | 1110 x 1110 | 82,5 | |
| Numéro d'art. | Ouverture libre A x B [mm] | Dimension du cadre C x D [mm] | Hauteur du cadre [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|
| Classe de résistance L 15 | ||||
| 447888 | 635 x 635 | 745 x 745 | 82,5 | |
| 447889 | 700 x 700 | 810 x 810 | 82,5 | |
| 447890 | 800 x 800 | 910 x 910 | 82,5 | |
| 447891 | 1000 x 800 | 1110 x 910 | 82,5 | |
| 447892 | 1000 x 1000 | 1110 x 1110 | 82,5 | |
| Classe de résistance M 125 | ||||
| 447882 | 450 x 450 | 560 x 560 | 82,5 | |
| 447883 | 500 x 500 | 610 x 610 | 82,5 | |
| 447884 | 600 x 600 | 710 x 710 | 82,5 | |
| 447885 | 800 x 600 | 910 x 710 | 82,5 | |
| 447886 | 1000 x 600 | 1110 x 710 | 82,5 | |
| 447898 | 635 x 635 | 745 x 745 | 82,5 | |
| 447899 | 700 x 700 | 810 x 810 | 82,5 | |
| 447900 | 800 x 800 | 910 x 910 | 82,5 | |
| 447901 | 1000 x 800 | 1110 x 910 | 82,5 | |
| 447902 | 1000 x 1000 | 1110 x 1110 | 82,5 | |
| Numéro d'art. | Ouverture libre A x B [mm] | Dimension du cadre C x D [mm] | Hauteur du cadre [mm] | Texte de cahier des charges [pdf] |
|---|---|---|---|---|
| Belastingsklasse L 15 | ||||
| 447917 | 635 x 635 | 745 x 745 | 82,5 | |
| 447918 | 700 x 700 | 810 x 810 | 82,5 | |
| 447919 | 800 x 800 | 910 x 910 | 82,5 | |
| 447920 | 1000 x 800 | 1110 x 910 | 82,5 | |
| 447921 | 1000 x 1000 | 1110 x 1110 | 82,5 | |
| Belastingsklasse M 125 | ||||
| 447911 | 450 x 450 | 560 x 560 | 82,5 | |
| 447912 | 500 x 500 | 610 x 610 | 82,5 | |
| 447913 | 600 x 600 | 710 x 710 | 82,5 | |
| 447914 | 800 x 600 | 910 x 710 | 82,5 | |
| 447915 | 1000 x 600 | 1110 x 710 | 82,5 | |
| 447927 | 635 x 635 | 745 x 745 | 82,5 | |
| 447928 | 700 x 700 | 810 x 810 | 82,5 | |
| 447929 | 800 x 800 | 910 x 910 | 82,5 | |
| 447930 | 1000 x 800 | 1110 x 910 | 82,5 | |
| 447931 | 1000 x 1000 | 1110 x 1110 | 82,5 | |
| Belastingsklasse N 250 | ||||
| 447908 | 300 x 300 | 410 x 410 | 82,5 | |
| 447909 | 400 x 400 | 510 x 510 | 82,5 | |
| 447910 | 600 x 400 | 710 x 510 | 82,5 | |
| 447922 | 450 x 450 | 560 x 560 | 82,5 | |
| 447923 | 500 x 500 | 610 x 610 | 82,5 | |
| 447924 | 600 x 600 | 710 x 710 | 82,5 | |
| 447925 | 800 x 600 | 910 x 710 | 82,5 | |
| 447926 | 1000 x 600 | 1110 x 710 | 82,5 | |
| 447932 | 635 x 635 | 745 x 745 | 82,5 | |
| 447933 | 700 x 700 | 810 x 810 | 82,5 | |
| 447934 | 800 x 800 | 910 x 910 | 82,5 | |
| 447935 | 1000 x 800 | 1110 x 910 | 82,5 | |
| 447936 | 1000 x 1000 | 1110 x 1110 | 82,5 | |
