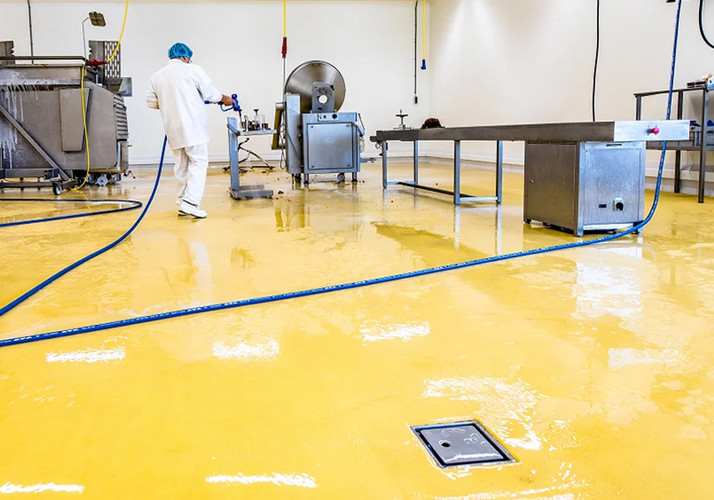

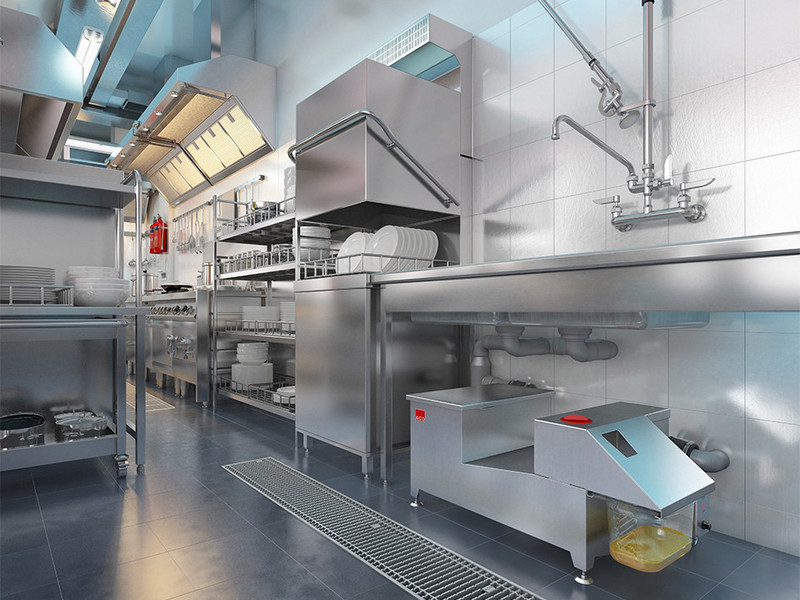

Siphons de sol pour cuisines collectives et industrie alimentaire
--------------------------------
- Siphons de sol hygiénique embouti sans soudures en acier inoxydable AISI 304 ou AISI 316
- Entièrement décapé et passivé
- Disponible en solution monobloc et télescopique
- Différentes finitions de bord possibles en fonction du sol à traiter
- En version ronde ou carrée
- Jusqu'à 300 x 300 mm, des solutions pour des débits plus importants sont disponibles ici

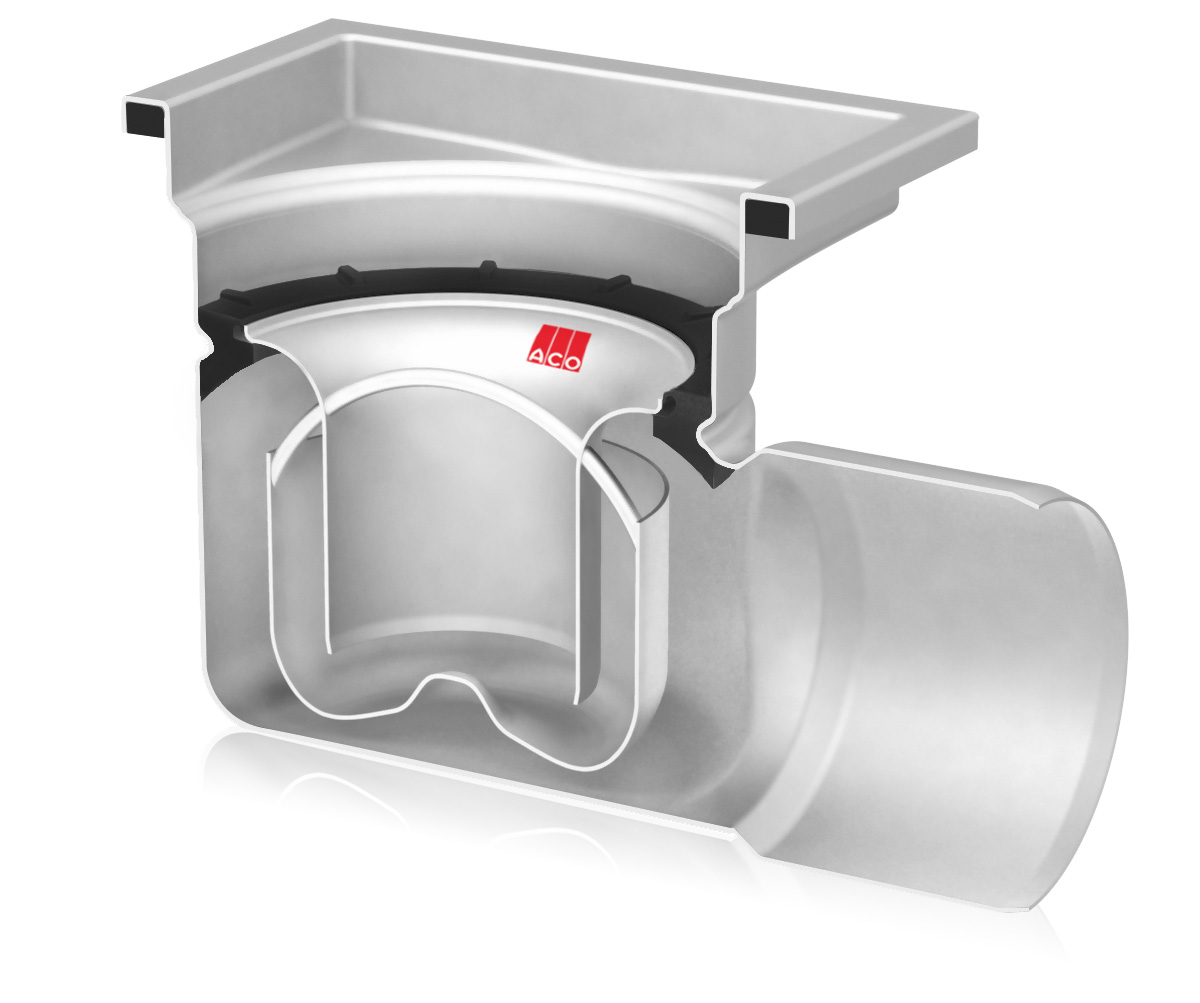

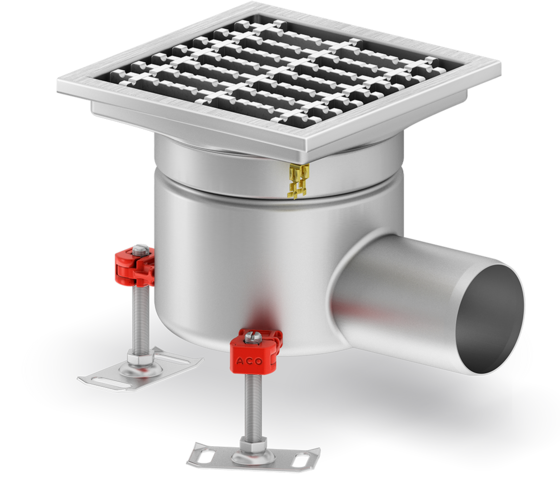

Siphons de sol hygiéniques en acier inoxydable
Nos siphons de sol sont conçus pour être installés dans des endroits où l'hygiène, la durabilité et la solidité jouent un rôle important. Ils vous permettent de répondre aux normes d'hygiène les plus strictes et sont disponibles dans une large gamme de tailles et de sortiesdifférentes . Les nombreuses grilles permettent de fournir la couverture idéale dans toutes les situations.

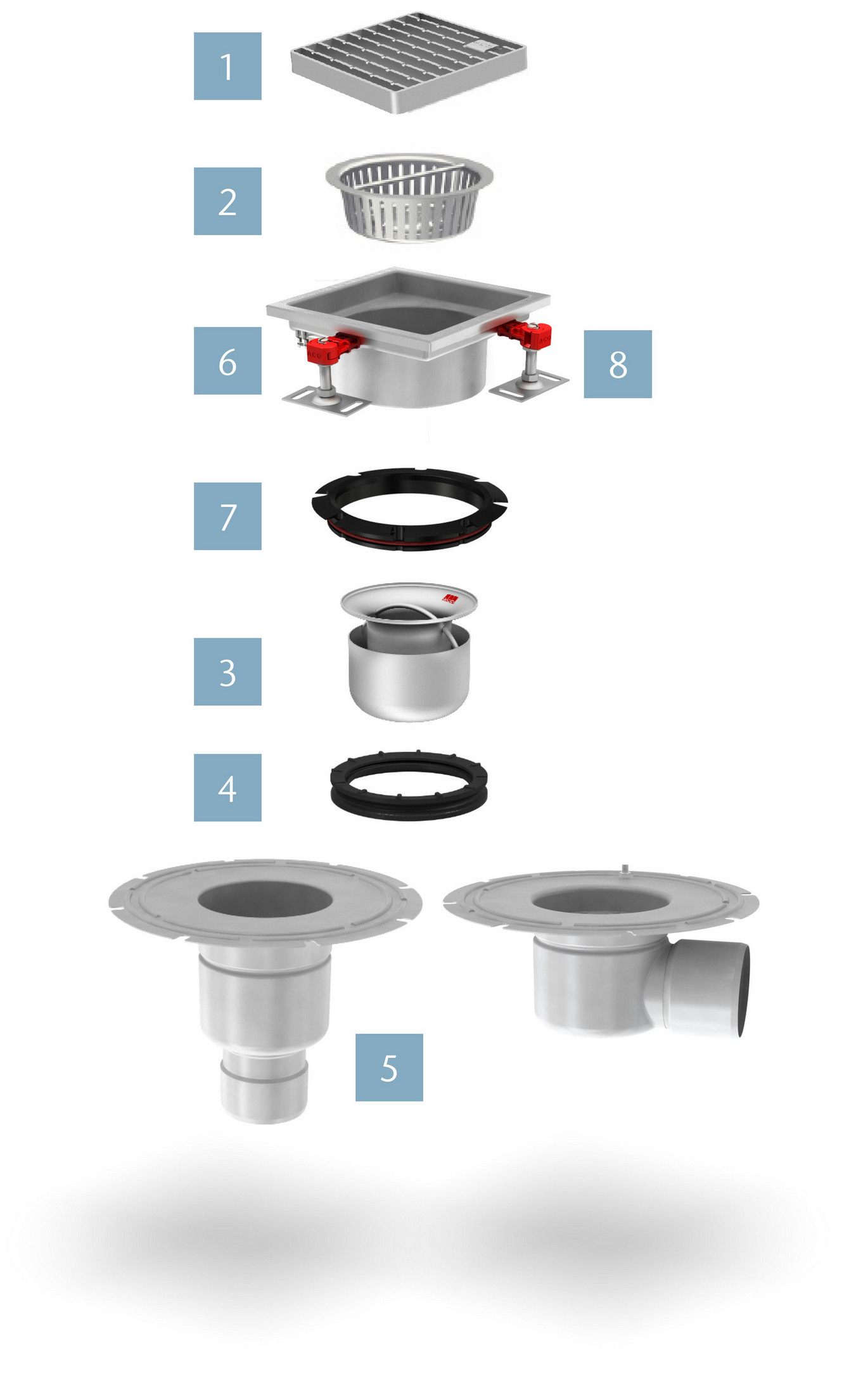

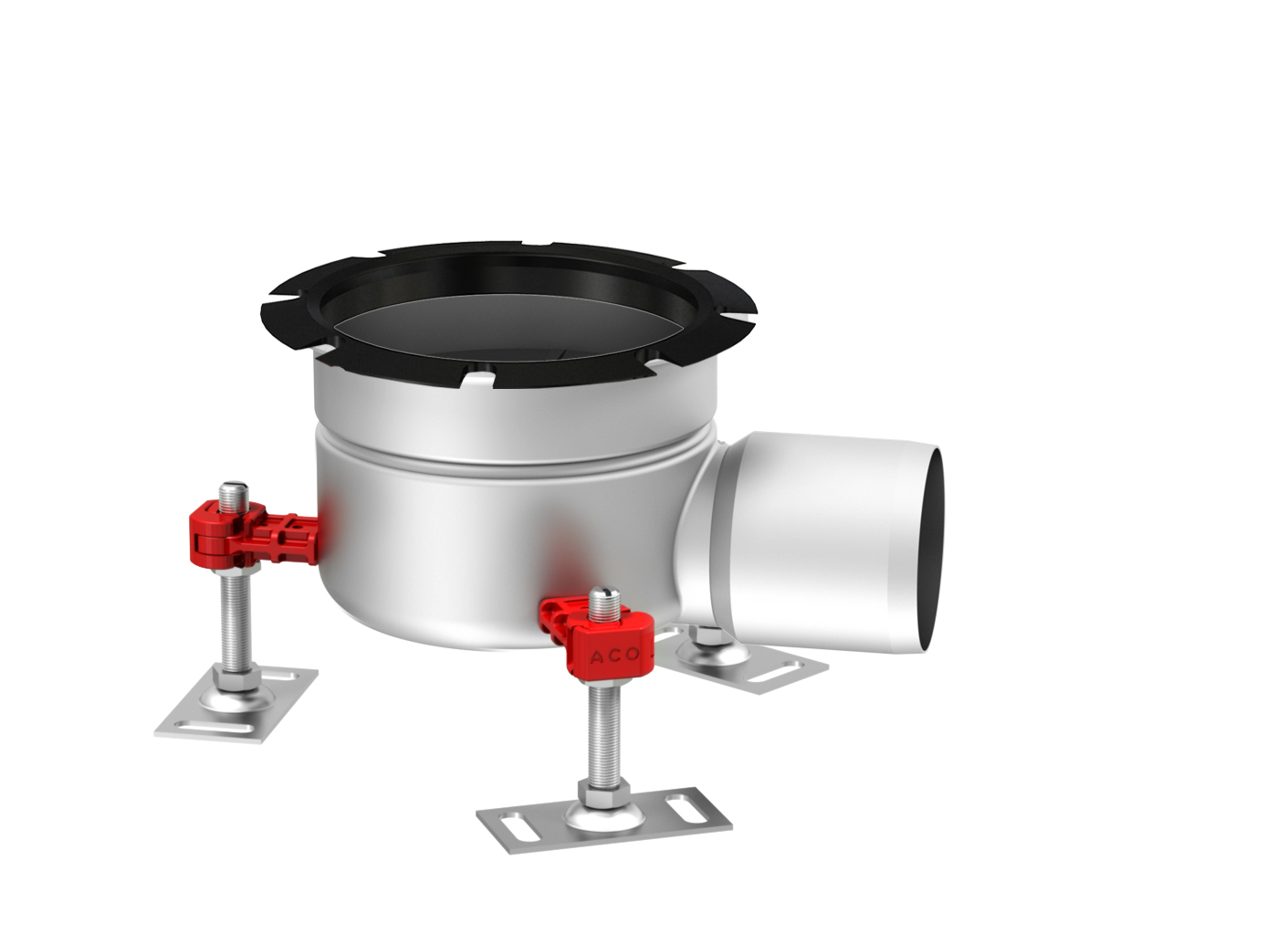

La gamme comprend différents types de corps. Il y a d'abord le siphon monobloc, puis les variantes télescopiques avec respectivement une bride de montage, une bride de serrage ou une bride à vis. Tous ces types sont disponibles avec une sortie verticale ou horizontale.

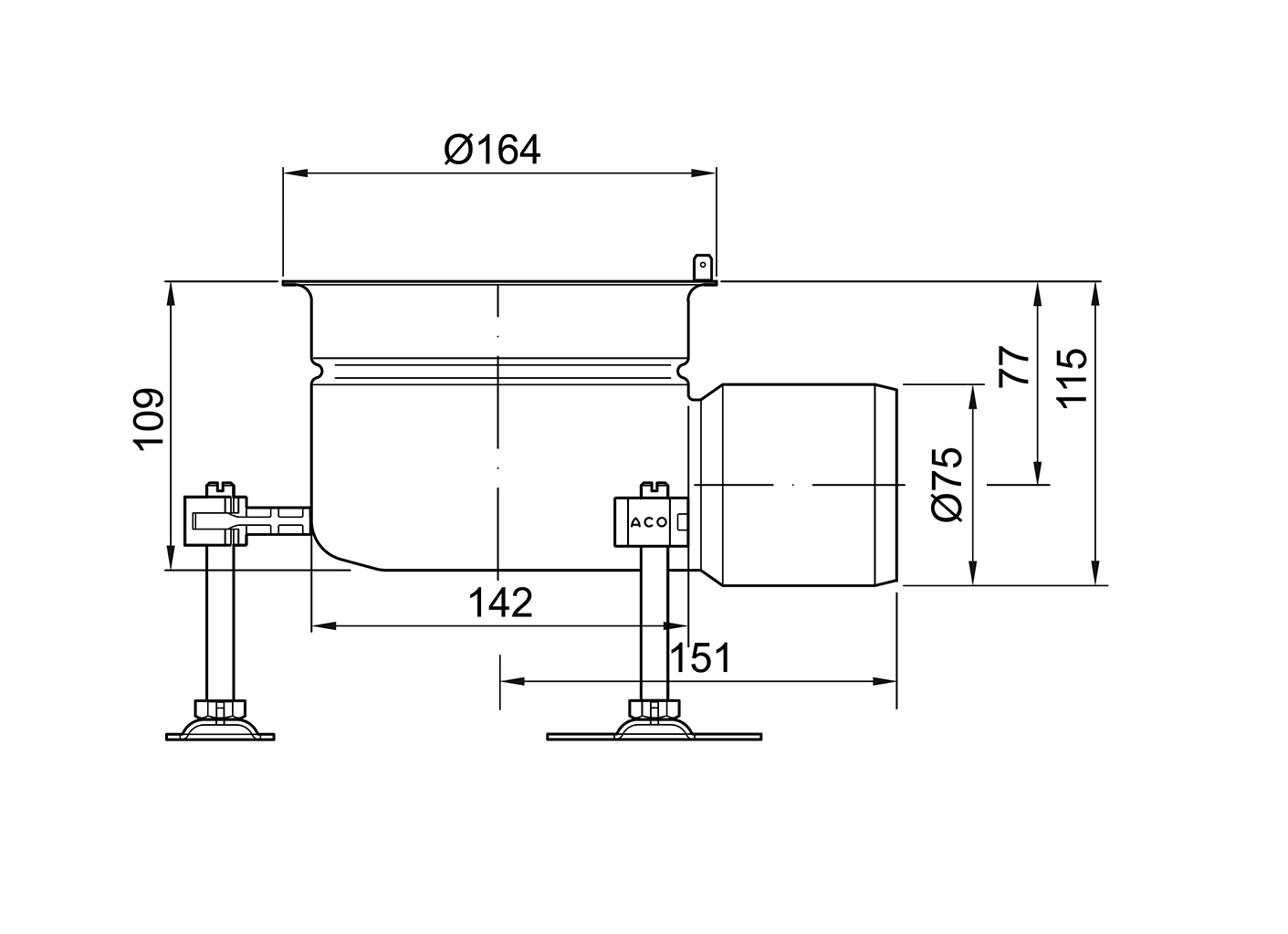

Documents techniques
Il n'y a pas actuellement de dessins techniques ou de spécifications disponibles sur le site web. Veuillez nous contacter si vous souhaitez les recevoir.
Les fichiers BIM peuvent être téléchargés ici.
Un aperçu de tous les éléments se trouve dans notre catalogue de projets, que vous pouvez consulter sur votre profil MyACO (demandez votre login ici ).
Prenez contact avec nous
2. Dois-je opter pour une solution monobloc ou télescopique ?
La construction et la profondeur du sol, ainsi que l'utilisation d'une membrane d'étanchéité, jouent un rôle important dans le choix du bon type de siphon de sol.
Une solution en une pièce
Les siphons de sol en une pièce sont des unités pratiques et séparées qui conviennent pour les sols en ciment, en époxy ou carrelés.
4. Quelle grille dois-je choisir ?
Le choix d'un caillebotis se fait en fonction de deux critères : la classe de charge requise et l'application.

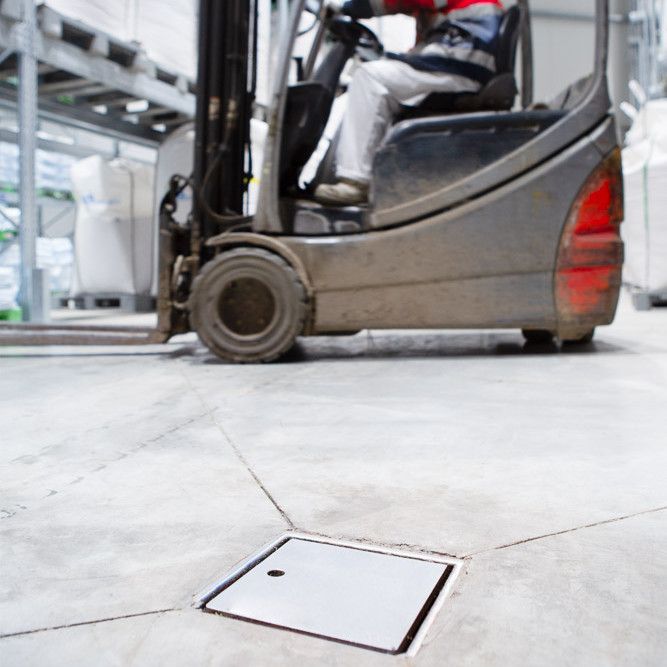

Pour la classe de charge, vous choisissez les charges auxquelles le système de drainage doit résister. Des chariots élévateurs pénètrent-ils dans la zone de production ou le personnel n'y circule-t-il qu'à pied ?
Mais la classe de charge de la grille n'est pas la seule à jouer un rôle. L'application joue également un rôle. Si le sol est souvent mouillé et donc glissant, il est préférable d'opter pour un caillebotis antidérapant plutôt que pour une plaque pleine, par exemple. Mais ne vous inquiétez pas, nous avons des caillebotis pour toutes les applications.
Des grilles pour chaque situation
Le choix d'une grille se fait en fonction de deux critères : la classe de résistance requise et l'application.
Pour la classe de résistance, vous choisissez les charges auxquelles le système de drainage doit résister. Des chariots élévateurs pénètrent-ils dans la zone de production ou le personnel y circule-t-il uniquement ?
Mais la classe de résistance du réseau n'est pas la seule à jouer un rôle. L'application joue également un rôle. Si le sol est souvent mouillé et donc glissant, il est préférable d'opter pour un caillebotis antidérapant plutôt que pour une plaque pleine, par exemple. Mais ne vous inquiétez pas, nous avons des caillebotis pour toutes les applications.
Grille Caillebotis
- Disponible en acier inoxydable de type AISI 304 (1.4301) ou AISI 316L (1.4404)
- Entièrement décapé, passivé et électropoli
- Coins arrondis
- Convient à la classe de résistance L 15 (EN 1253)
- Solution antidérapante disponible - R9 & R11
Grille hygiénique
- Conception hygiénique
- Disponible en acier inoxydable AISI 304 (1.4301) ou AISI 316L (1.4404)
- Entièrement décapé, passivé et électropoli
- Coins arrondis
- Convient aux classes de résistance L 15, R 50, M 125 ou N 250 (EN 1253)
- Solution antidérapante disponible - R9 et R11
Grille hygiénique sans cadre
- Conception hygiénique
- Disponible en acier inoxydable AISI 304 (1.4301) ou AISI 316L (1.4404)
- Conception sans cadre pour un drainage et un nettoyage optimaux
- Entièrement polie par électrolyse
- Convient aux classes de résistance R 50 et M 125 (EN 1253)
- Solution antidérapante - R 11
Plaque pleine hygiénique
- Conception hygiénique
- Disponible en acier inoxydable AISI 304 (1.4301) ou AISI 316L (1.4404)
- Entièrement polie par électrolyse
- Convient aux classes de résistance R 50, M 125 ou N 250 (EN 1253)
- Solution antidérapante - R11
Couvercle hermétique
- Disponible en acier inoxydable AISI 316L (1.4404)
- Entièrement polis par électrolyse
- Gamme de caillebotis adaptés aux classes de résistance R 50 ou M 125 (EN 1253)
- Solution antidérapante - R10
Grille perforée Quadrato
- Disponible en acier inoxydable AISI 304 (1.4301) ou AISI 316L (1.4404)
- Entièrement décapé et passivé
- Convient à la classe de résistance L 15 (EN 1253)
- Coefficient antidérapant - R9
Kit de résistance au feu
Ce kit de protection contre l’incendie qui empêche la propagation du feu, de la fumée et des températures élevées entre les différents niveaux d’un bâtiment. Ce kit de protection a été testé conformément aux prescriptions de la norme européenne EN 1366-2, Essais de résistance au feu des installations techniques. Les classes de résistance sont réparties selon la norme EN 13501, résistance au feu des bâtiments et éléments de construction. Détails de la répartition voir tableau ci-dessous. Le kit de protection contre l’incendie ACO peut être mis en oeuvre avec les siphons de sol tant télescopiques que monoblocs à sortie verticale.
Cette protection contre l’incendie a été développée pour une utilisation dans les chapes de béton d’une épaisseur minimum de 150 mm. Les siphons de sol ACO Inox avec kit de protection contre l’incendie peuvent être raccordés à de nombreux types de conduites d’évacuation peu importe le matériau, comme les conduites en fonte ignifuges, en acier inoxydable (classe de résistance au feu A1) ou en matière synthétique (classe de résistance au feu B1/B2). Tous les composants doivent être installés afin de garantir le fonctionnement correct du kit de protection contre l’incendie.
Vinylseal pour revêtement en PVC souple
Le Vinylseal est un profilé en PVC spécialement conçu pour l'assemblage de revêtements de sol souples en PVC. Grâce à leur étanchéité totale, ces profilés soudés sont extrêmement hygiéniques. Contrairement à la bride vissée classique, de nombreux espaces et fissures apparaissent entre les profilés et les vis. Ils constituent donc un terrain propice à la prolifération de toutes sortes de saletés et de bactéries.
De plus, il s'agit d'une solution peu coûteuse et l'installation est un jeu d'enfant. Le Vinylseal se compose d'un profilé gris dur et d'un profilé flexible noir sur lequel le sol est soudé.
Variante ronde pour les sols coulés
La nouveauté est la version ronde, qui a été lancée pour compléter la version carrée traditionnelle. Le nouveau modèle rond convient à une utilisation avec un sol industriel en fonte, car avec une version carrée, il y a toujours un risque de fissuration du sol au niveau des arêtes vives du siphon de sol.

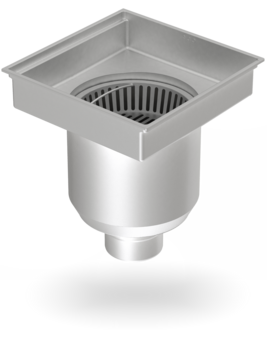

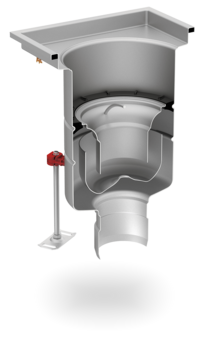

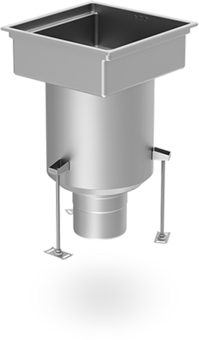

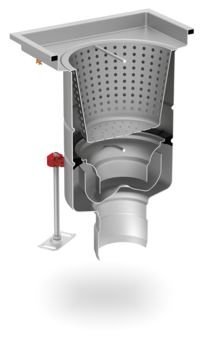

Ces nouveaux siphons de sol, les plus grands de notre gamme de produits, peuvent traiter des débits de 20 à 32 litres par seconde, selon le type. Les siphons comprennent également une variante à haute capacité où le canal peut être fabriqué jusqu'à une profondeur/hauteur de 360 mm.

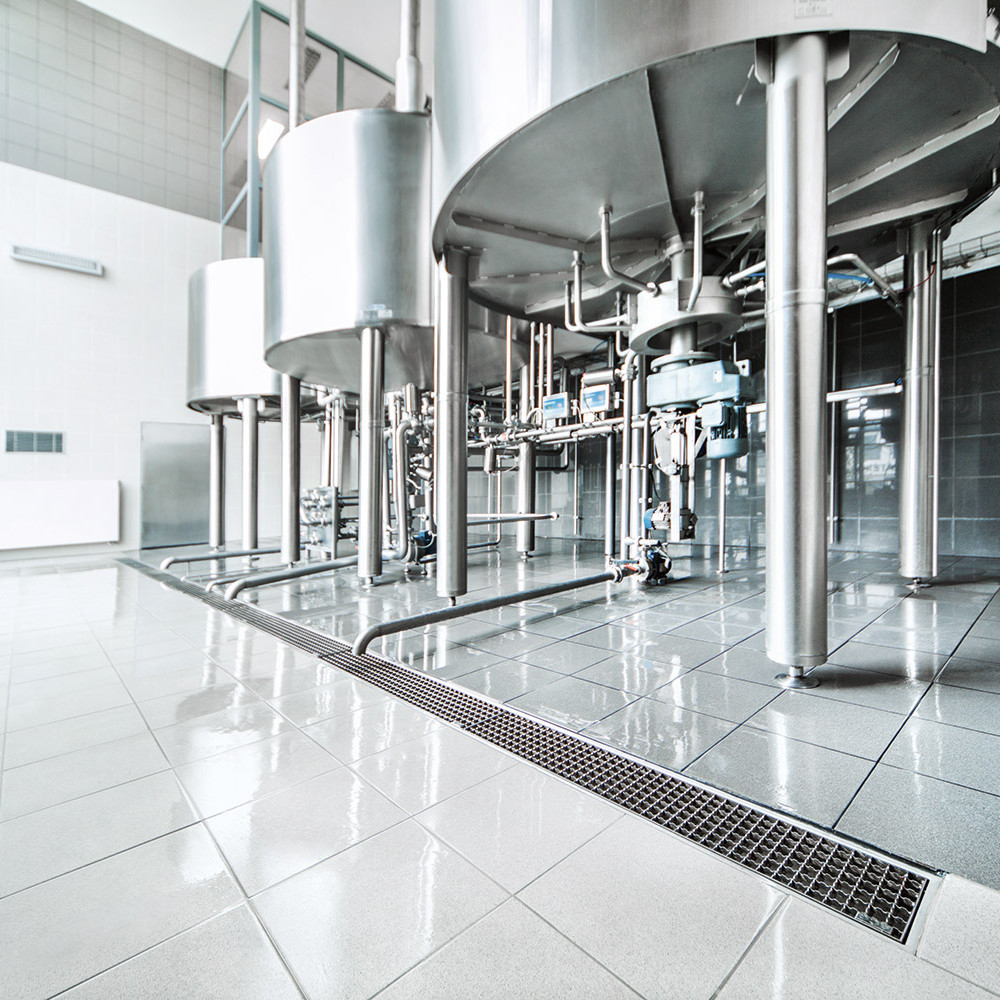

Conçu conformément aux bonnes pratiques de l’European Hygienic Engineering & Design Group (EHEDG), ces siphons conviennent par excellence à une utilisation dans des applications d’hygiène qui doivent traiter de grandes quantités d’eau, comme les brasseries ou les producteurs de boissons rafraîchissantes.
