Corps de siphon de sol

Informations sur les produits

  • Fabriqué en fonte
    • Classe de matériau A1, ininflammables
    • Avec couche de peinture (protection du transport)
    • Haute résistance à la pression > 700 N/mm²
  • Testé selon la norme EN 1253-2
  • Avec gorge au niveau de l'emboîtement plate
    • Pour l’ouverture nécessaire aux fentes de filetage
  • Avec des ouvertures de drainage

Pente de tubulure: 90°

Largeur nominaleOuverturePoidsArticle

numéro
[mm][kg]
ImageDN 70160 x 3306,27033.10.12
ImageDN 100160 x 3306,57034.10.12

Pente de tubulure: 0°

Largeur nominaleOuverturePoidsArticle

numéro
[mm][kg]
ImageDN 70160 x 3806,57053.11.12
ImageDN 100160 x 3807,57054.11.12
Largeur nominaleKernbohrungOuverturePoidsArticle

numéro
DN 70160 mm160 mm160 x 330 mm6,2 kg7033.10.12
DN 100160 mm160 mm160 x 330 mm6,5 kg7034.10.12
DN 70160 x 380 mm6,5 kg7053.11.12
DN 100160 x 380 mm7,5 kg7054.11.12
Partie supérieure du siphon Passavant Spin

Partie supérieure du siphon Passavant Spin

Cadres de surhaussement et grilles de siphon Passavant Spin

Cadres de surhaussement et grilles de siphon Passavant Spin

Chauffage de toit plat avec thermostat

Convient pour
  • Avaloirs pour toit plat Série Jet/Spin en acier inoxydable
    • DN 40 – DN 125
  • Conduit d'écoulement d’attique murale Jet en acier inoxydable
    • DN 50 – DN 70
  • Avaloir de secours Turboflow en acier inoxydable
    • DN 50 – DN 70
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70 – DN 100
Texte de l'offre
  • Connexion au réseau : 220 - 240 V
  • Type de protection : IP 67
  • Circuit de raccordement
    • H05RN-F2x1,0
    • Longueur : 1 m
  • Hauteur : 95 mm
  • Puissance nominale : 25 W
  • Poids: 0,3 kg
Item no.
7000.85.20

Cartouche d'insertion coupe-feu

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
  • Conduits d'écoulement de parking en fonte
    • DN 70
    • Pente de tubulure : 90°
Texte de l'offre
  • Note :
    • Le débit est réduit par l'utilisation
    • Un Fit-in doit être installé pour le trou de carottage
    • aBG : Z-19.53-2439
    • abZ : Z-19.17-2430
  • Poids: 0,5 kg
Item no.
7033.20.02

Cartouche d'insertion coupe-feu

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
  • Conduits d'écoulement de parking en fonte
    • DN 100
    • Pente de tubulure : 90°
Texte de l'offre
  • Note :
    • Le débit est réduit par l'utilisation
    • Un Fit-in doit être installé pour le trou de carottage
    • aBG : Z-19.53-2439
    • abZ : Z-19.17-2430
  • Poids: 0,5 kg
Item no.
7034.20.02

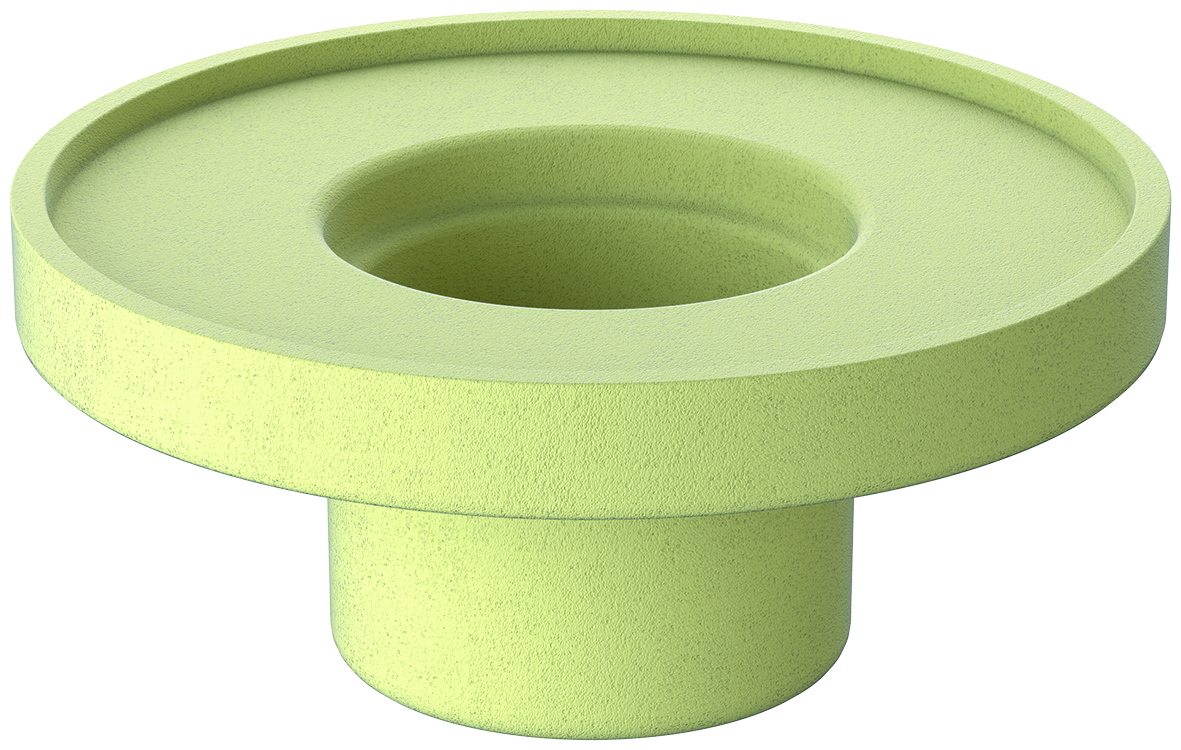

Element d'isolation pour corps d'avaloir

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70
    • Pente de tubulure : 90°
Texte de l'offre
  • Fabriqué en PUR
  • Poids: 0,5 kg
Item no.
7040.22.02

Fit-In

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70
    • Pente de tubulure : 90°
Texte de l'offre
  • Matériau
    • Manchon en acier inoxydable
    • Isolation en PUR
  • AbZ : Z-19.17-2430
  • AbG : Z-19.53-2439
  • Poids: 1,3 kg
Item no.
7033.20.03

Element d'isolation pour corps d'avaloir

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 100
    • Pente de tubulure : 90°
Texte de l'offre
  • Fabriqué en PUR
  • Poids: 0,5 kg
Item no.
7040.21.02

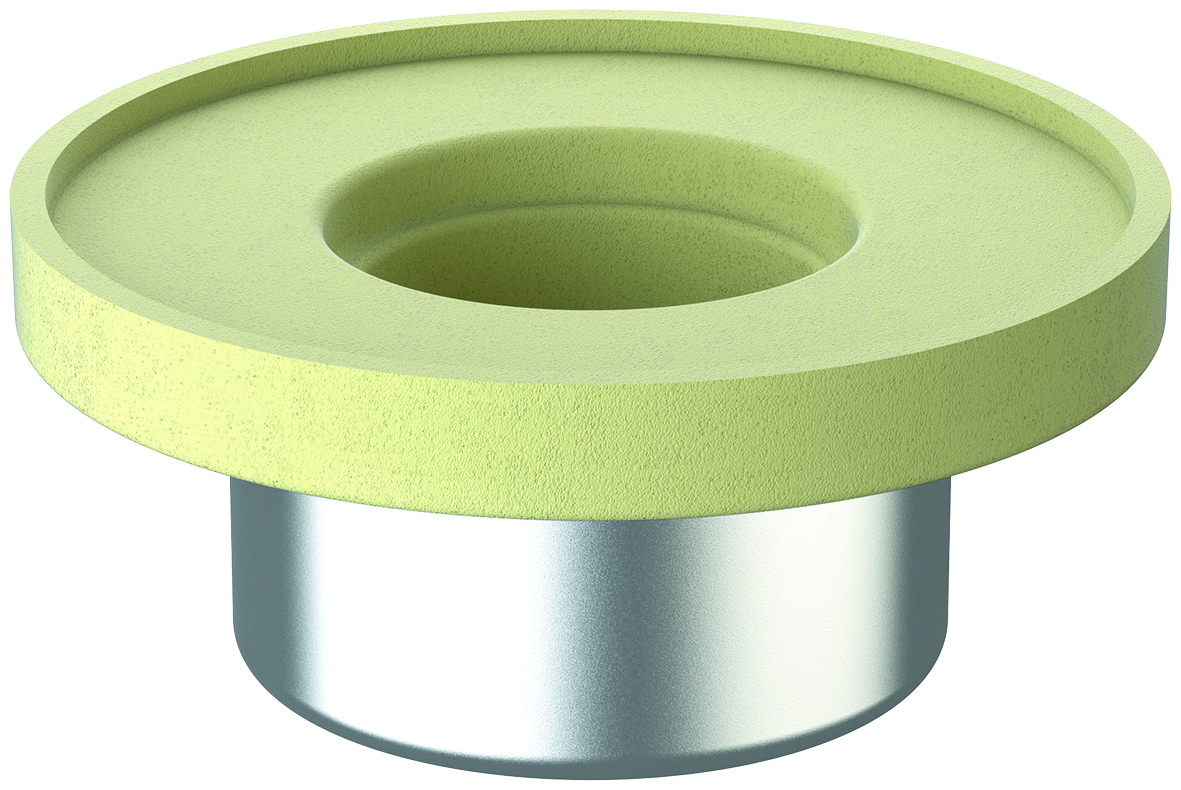

Fit-In

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 100
    • Pente de tubulure : 90°
Texte de l'offre
  • Matériau
    • Manchon en acier inoxydable
    • Isolation en PUR
  • AbZ : Z-19.17-2430
  • AbG : Z-19.53-2439
  • Poids: 1,2 kg
Item no.
7034.20.03

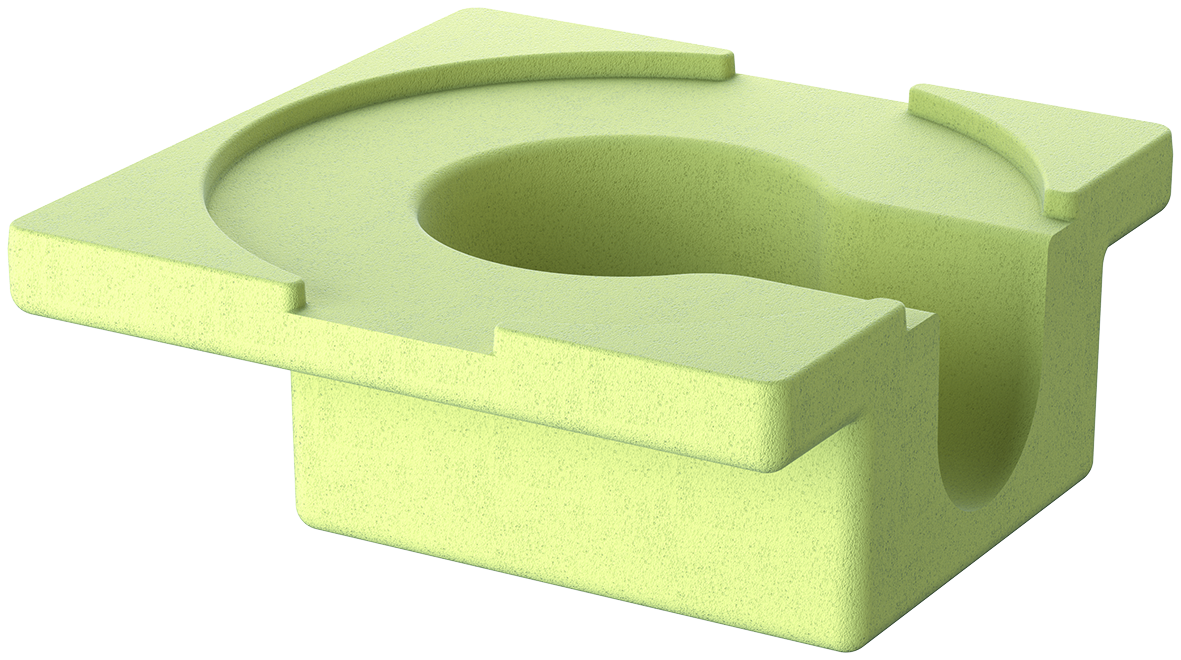

Element d'isolation pour corps d'avaloir

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70
    • Pente de tubulure : 0°
Texte de l'offre
  • Fabriqué en PUR
  • Poids: 0,6 kg
Item no.
7040.34.02

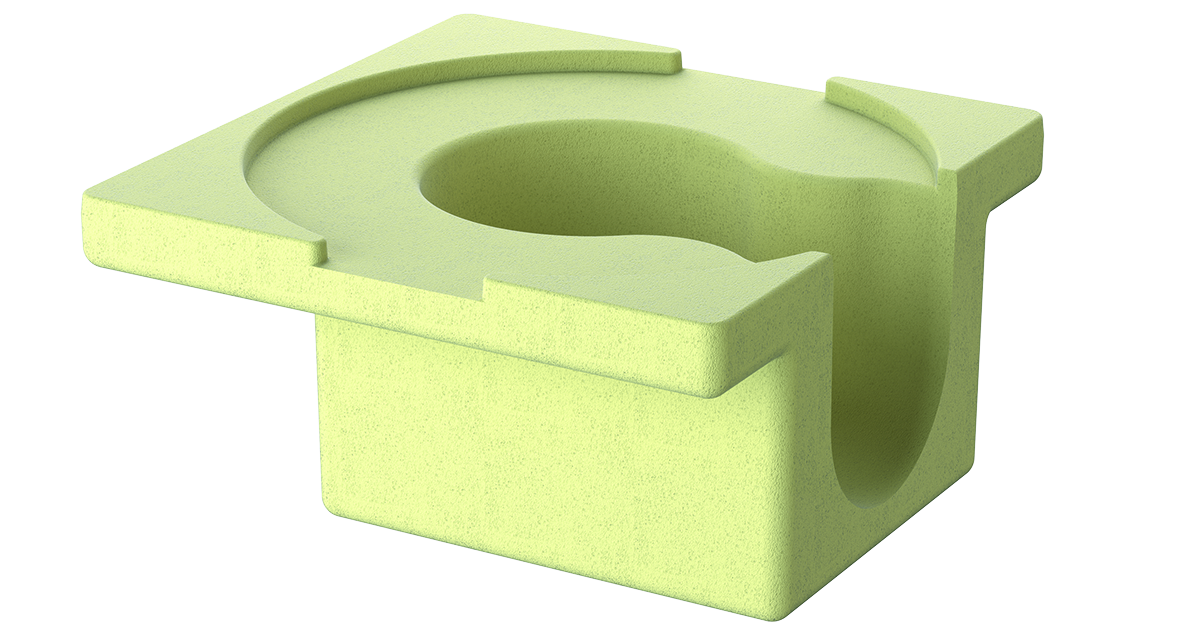

Element d'isolation pour corps d'avaloir

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 100
    • Pente de tubulure : 0°
Texte de l'offre
  • Fabriqué en PUR
  • Poids: 0,7 kg
Item no.
7040.31.02

Panier à boue

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70 – DN 100
    • Pente de tubulure : 90/0°
  • Conduits d'écoulement de parking en fonte
    • DN 70 – DN 100
  • Partie supérieure en fonte
    • DN 70/DN 100
Texte de l'offre
  • En acier inoxydable
Item no.
7000.03.02

Réglage en hauteur

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70/DN 100
  • Conduits d'écoulement de parking en fonte
  • Grille avec cadre
    • 7000.08.02
    • 7000.44.02
Texte de l'offre
  • En fonte, avec couche de peinture
  • Classe de résistance : M 125
  • Possibilité de réglage en hauteur : 25 - 40 mm
  • Poids: 1,3 kg
Item no.
7000.05.02

Réglage en hauteur

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70/DN 100
  • Conduits d'écoulement de parking en fonte
  • Grille avec cadre
    • 7000.08.02
    • 7000.44.02
Texte de l'offre
  • En fonte, avec couche de peinture
  • Classe de résistance : M 125
  • Possibilité de réglage en hauteur : 45 - 60 mm
  • Poids: 1,9 kg
Item no.
7000.06.02

Arrêt gravier

Convient pour
  • Avaloirs pour toit plat Passavant Spin
    • DN 70/DN 100
  • Avaloirs pour toit plat Jet
    • DN 50
  • Avaloirs pour toit plat Spin
    • DN 70
Texte de l'offre
  • En acier inoxydable
  • Avec 2 vis de maintien
  • Poids : 1,2 kg
Item no.
7000.02.00

Réglage en hauteur

Convient pour
  • Piège à gravier
    • 7000.12.00
    • 7000.02.00
Texte de l'offre
  • En acier inoxydable
  • Avec 2 vis de maintien
  • Hauteur : 65 mm
  • Uniquement possible en combinaison avec un piège à graviers
  • Poids : 0,5 kg
  • Poids: 0,3 kg
Item no.
7000.11.00

Jeu de joints de bride

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70/DN 100
  • Avaloirs pour toit plat Spin en fonte
    • DN 70
  • Avaloirs pour toit plat Jet en fonte
    • DN 50
Texte de l'offre
  • Composé de :
    • 1 joint de bride pour bride libre
    • 1 joint de bride pour bride fixe
  • Épaisseur : 4 mm
  • EPDM
  • Poids: 0,4 kg
Item no.
5169.20.26

Jeu de joints de bride

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70/DN 100
  • Avaloirs pour toit plat Spin en fonte
    • DN 70
  • Avaloirs pour toit plat Jet en fonte
    • DN 50
Texte de l'offre
  • Composé de :
    • 1 joint de bride pour bride libre
    • 1 joint de bride pour bride fixe
  • Épaisseur : 4 mm
  • PVC-weich
  • Poids: 0,4 kg
Item no.
5169.30.26

Jeu de joints de bride

Convient pour
  • Avaloirs pour toit plat Passavant Spin en fonte
    • DN 70/DN 100
  • Avaloirs pour toit plat Spin en fonte
    • DN 70
  • Avaloirs pour toit plat Jet en fonte
    • DN 50
Texte de l'offre
  • Composé de :
    • 1 joint de bride pour bride libre
    • 1 joint de bride pour bride fixe
  • Épaisseur : 4 mm
  • NBR/SBR
  • Poids: 0,5 kg
Item no.
5169.40.26
