Installation de relevage des eaux usées Sinkamat-K duo

Champ d'application
- Pour l'installation en sous-sol dans des pièces à résistantes au gel situées en dessous du niveau de refoulement, par exemple dans les sous-sols, les ateliers de bricolage et les blanchisseries
- Pour les eaux usées sans matières fécales domestiques, par exemple celles provenant des douches, des lavabos, etc.
Boîtier du produit en polyéthylène
Avec 3 manchons d'arivée DN 100
Jonction des tuyaux de refoulement avec des clapets anti-refoulement intégrés
- Raccordement DN 40
- Manchon emboîtable ∅ 50 mm
Partie supérieure
- Avec réglage en hauteur télescopique : 30 - 70 mm
- Taille du cadre : 360 x 300 mm
2 unités de pompage
Boîtier du moteur et regard en acier inoxydable
Boîtier de la pompe et roue en plastique
Garniture mécanique entre le boîtier de la pompe et le moteur
Commutation pneumatique de niveau avec câble de commande de 10 m
Y compris appareillage de commutation et d'alerte
- Indice de protection IP 54
- Avec câble de raccordement de 1,5 m et prise de terre
- Avec signal de panne collective et d'opération
Testé conformément à la norme EN 12050-2 (eau usée sans matières fécales)

Type	Description	Puissance du moteur		Données clés			Granu lation	Total volume	Volume utile	Poids	Article numéro
		P1	P2	Actuel puissance	Tens- ion	Trs- révolutions	Granu lation	Total volume	Volume utile	Poids
		[kW]	[kW]	[A]	[V]	[tr/min]	[mm]	[l]	[l]	[kg]
50/1-K duo	Partie supérieure Dimensions du cadre : 360 x 300 mm Plaque de recouvrement réversible pour carreaux ou recouvremente plastique Classe de résistance : K 3	0,3	0,13	1,8	230	2800	10	70	15	27	1205.00.00
50/2-K duo	Partie supérieure Dimensions du cadre : 360 x 300 mm Plaque de recouvrement réversible pour carreaux ou recouvremente plastique Classe de résistance : K 3	0,85	0,43	3,7	230	2800	10	70	15	32	1205.00.01
50/1-K duo	Partie supérieure Dimensions du cadre : 360 x 300 mm Pour le choix de la surface par le client Avec barrière anti-odeurs Avec grille à fentes Dimensions du cadre : 150 x 150 mm Classe de résistance : K 3	0,3	0,13	1,8	230	2800	10	70	15	29	1205.00.02
50/2-K duo	Partie supérieure Dimensions du cadre : 360 x 300 mm Pour le choix de la surface par le client Avec barrière anti-odeurs Avec grille à fentes Dimensions du cadre : 150 x 150 mm Classe de résistance : K 3	0,85	0,43	3,7	230	2800	10	70	15	33	1205.00.03

Type	Description	Puissance du moteur		Données clés			Granu lation	Total volume	Conteneur de volume	Poids	Article numéro
Type	Description	P1	P2	Actuel puissance	Tension	Nombre de révolutions	Granu lation	Total volume	Arrivée hauteur Z 1	Poids	Article numéro
50/1-K duo	Partie supérieure Dimensions du cadre : 360 x 300 mm Plaque de recouvrement réversible pour carreaux ou recouvremente plastique Classe de résistance : K 3	0,3 kW	0,13 kW	1,8 A	230 V	2800 tr/min	10 mm	70 l	15 l	27 kg	1205.00.00
50/2-K duo	Partie supérieure Dimensions du cadre : 360 x 300 mm Plaque de recouvrement réversible pour carreaux ou recouvremente plastique Classe de résistance : K 3	0,85 kW	0,43 kW	3,7 A	230 V	2800 tr/min	10 mm	70 l	15 l	32 kg	1205.00.01
50/1-K duo	Partie supérieure Dimensions du cadre : 360 x 300 mm Pour le choix de la surface par le client Avec barrière anti-odeurs Avec grille à fentes Dimensions du cadre : 150 x 150 mm Classe de résistance : K 3	0,3 kW	0,13 kW	1,8 A	230 V	2800 tr/min	10 mm	70 l	15 l	29 kg	1205.00.02
50/2-K duo	Partie supérieure Dimensions du cadre : 360 x 300 mm Pour le choix de la surface par le client Avec barrière anti-odeurs Avec grille à fentes Dimensions du cadre : 150 x 150 mm Classe de résistance : K 3	0,85 kW	0,43 kW	3,7 A	230 V	2800 tr/min	10 mm	70 l	15 l	33 kg	1205.00.03

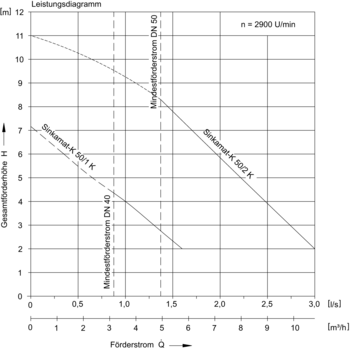

Type	Hauteur manométrique	Flux de transport Q avec une hauteur manométrique globale H									Température moyenne
	Hauteur manométrique	2 m	3 m	4 m	5 m	6 m	7 m	8 m	9 m	10 m	Normal	Maximum
	[m]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[l/h]	[l/h]	[°C]	[°C]
50/1-K duo	2-4,5	1,6	1,27	1,0	0,62	0,37					40	70
50/2-K duo	2-9,5	3,0	2,75	2,4	2,25	1,94	1,7	1,44	1,11	0,62	40	70
50/1-K duo
50/2-K duo
