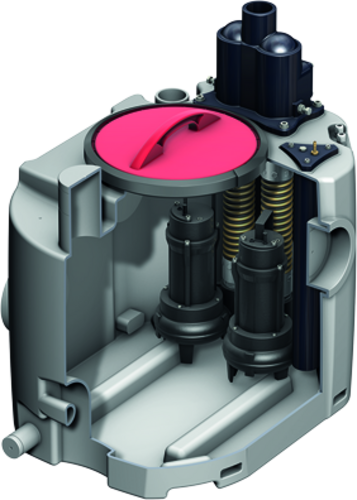

Installation de relevage des eaux usées Muli-Mini duo

Domaines d'application
- En aval des séparateurs de graisse jusqu'à NS 4
- Blanchisseries
- Rangées de douches
- Sous-sols

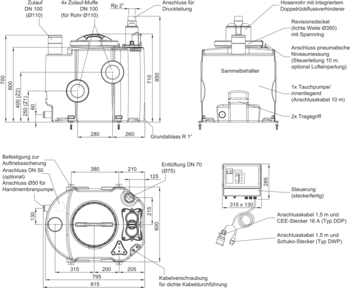

Réservoir en polyéthylène
- Sortie d'eau R 1"
- Ouverture de service pour maintenance simple, diamètre : 340 mm
- Kit de fixation pour l’ancrage contre le flottement
- Connecteur pour pompe à membrane manuelle DN 50
- 4 manchons d'eau horizontales DN 100
- 1 buse d'arrivée verticale DN 100
- En option, 1 buse d'arrivée verticale DN 50 (accessoire)
- 1 manchon de ventilation DN 70
Raccordement conduite de pression
- Obturateur de retenue avec bille dans le boîtier du produit
- Avec vis d'aération et vis de maintien
- Connexion : Rp 2"
2 pompes sous-marines pour eaux grises
- Avec motopompe submersible triphasée : 400 V, 50 Hz - Version D
- Avec motopompe submersible à courant alternatif : 230 V, 50 Hz - Version W
- Protection IP 68
- Avec turbine Vortex sans bourrages
- Cordon d'alimentation de 10 m
Commutateur de niveau
- Commutation pneumatique de niveau avec lignes de commande de 10 m
- En option avec insufflation de bulles d'air pour une sécurité opérationnelle accrue lors de l'installation en aval des séparateurs de graisse (accessoires)
Contrôles
- Protection IP 54
- Câble de 1,5 m et connecteur CEE (16 A) - version D
- Câble de 1,5 m et prise de terre (16 A) - version W
- Message de panne collective hors potentiel et signalisation de fonctionnement
Testé selon la norme DIN EN 12050-2

Type	Puissance du moteur		Données clés			Granu lation	Conteneur de volume			Total volume	Poids	Article numéro
	P1	P2	Actuel puissance	Tens- ion	Trs- révolutions	Granu lation	Arrivée hauteur Z 1	Arrivée hauteur Z 2	Entrée supérieure	Total volume	Poids
	[kW]	[kW]	[A]	[V]	[tr/min]	[mm]	[l]	[l]	[l]	[l]	[kg]
Muli-Mini DDP 1.1	0,7	0,55	1,3	400	2900	40	55	100	130	195	62	1206.00.01
Muli-Mini DDP 1.2	1,5	1,1	2,6	400	2900	50	55	100	130	195	71	1206.00.02
Muli-Mini DWP 1.1	0,8	0,55	3,6	230	2900	40	55	100	130	195	62	1206.00.03
Muli-Mini DWP 1.2	1,8	1,1	8,2	230	2900	50	55	100	130	195	72	1206.00.04

Type	Puissance du moteur		Données clés			Taille du grain	Conteneur de volume			Total volume	Poids	Article numéro
Type	P1	P2	Consommation d'énergie	Tension	Nombre de révolutions	Taille du grain	Arrivée hauteur Z 1	Arrivée hauteur Z 2	Entrée supérieure	Total volume	Poids	Article numéro
Muli-Mini DDP 1.1	0,7 kW	0,55 kW	1,3 A	400 V	2900 tr/min	40 mm	55 l	100 l	130 l	195 l	62 kg	1206.00.01
Muli-Mini DDP 1.2	1,5 kW	1,1 kW	2,6 A	400 V	2900 tr/min	50 mm	55 l	100 l	130 l	195 l	71 kg	1206.00.02
Muli-Mini DWP 1.1	0,8 kW	0,55 kW	3,6 A	230 V	2900 tr/min	40 mm	55 l	100 l	130 l	195 l	62 kg	1206.00.03
Muli-Mini DWP 1.2	1,8 kW	1,1 kW	8,2 A	230 V	2900 tr/min	50 mm	55 l	100 l	130 l	195 l	72 kg	1206.00.04

Type	Hauteur manométrique	Flux de transport Q avec une hauteur manométrique globale H						Température moyenne
	Hauteur manométrique	2 m	4 m	6 m	8 m	10 m	12 m	Normal	Maximum
	[m]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[°C]	[°C]
Muli-Mini DDP 1.1	2-7	6,0	4,5	2,75				40	65
Muli-Mini DDP 1.2	2-12	10,3	8,7	7,0	5,4	3,6	1,8	40	65
Muli-Mini DWP 1.1	2-7	6,0	4,5	2,75				40	65
Muli-Mini DWP 1.2	2-12	10,3	8,7	7,0	5,4	3,6	1,8	40	65
