Afbeelding

LipuSmart-P-OA - niveau d'équipement 3

Avantages du produit

  • Protection contre les refoulements intégrée
  • Une seule conduite de ventilation nécessaire
    • Pour le LipuSmart-P NS 2, ACO recommande d'installer 2 lignes de ventilation sur site
  • Dimensions d'installation compactes : la technologie de la pompe peut être installée de manière flexible sur 3 côtés
  • Contrôle du système global grâce à l'intégration dans la technologie de contrôle des bâtiments
  • 4en1 - solution complète
  • Connexion Modbus en option
  • Stabilité de la construction du conteneur avec vérification de la stabilité à 25 ans selon la norme allemande DIN 19901

Vous ne trouvez pas ce que vous cherchez ? Contactez nous !

Informations sur les produits

  • Élimination et nettoyage sans odeur, contrôlés par programme, par aspiration directe et nettoyage interne hydromécanique
  • Raccord d'évacuation DN 65, bride d'accouplement avec raccord Storz 75B et raccord aveugle 2½"
  • Unité de remplissage avec électrovanne
  • Interface Bluetooth (LipuSmart App/Android)

Boîte info

La technologie de pompe LipuSmart peut être montée de manière flexible sur 3 côtés du conteneur.

Côté opérationnel: Côté gauche

Contenance nominaleLargeur nominaleContenuDonnées clés unité de pompePoidsArticle

numéro
Collecteur de boueRéservoir à graisseGlobalementTypePuissance du moteurVolume utileVideComplet
[l][l][l][kW][l][kg][kg]
NS 2DN 100210100440Pumpenset 1,5kW1,5155229,0669,03552.76.32
NS 3DN 100300150630Pumpenset 1,5kW1,5155244,0874,03553.76.32
NS 4DN 100400200830Pumpenset 1,5kW1,5155259,01089,03554.76.32
NS 5,5DN 1507253601430Pumpenset 4,0kW4235363,01793,03555.76.32
NS 7DN 1508004001600Pumpenset 4,0kW4235379,01979,03557.76.32
NS 8,5DN 1509404751900Pumpenset 4,0kW4235400,02300,03558.76.32
NS 10DN 15010005202000Pumpenset 4,0kW4235412,02412,03560.76.32

Côté opérationnel: Côté droit

Contenance nominaleLargeur nominaleContenuDonnées clés unité de pompePoidsArticle

numéro
Collecteur de boueRéservoir à graisseGlobalementTypePuissance du moteurVolume utileVideComplet
[l][l][l][kW][l][kg][kg]
NS 2DN 100210100440Pumpenset 1,5kW1,5155229,0669,03552.76.42
NS 3DN 100300150630Pumpenset 1,5kW1,5155244,0874,03553.76.42
NS 4DN 100400200830Pumpenset 1,5kW1,5155259,01089,03554.76.42
NS 5,5DN 1507253601430Pumpenset 4,0kW4235363,01793,03555.76.42
NS 7DN 1508004001600Pumpenset 4,0kW4235379,01979,03557.76.42
NS 8,5DN 1509404751900Pumpenset 4,0kW4235400,02300,03558.76.42
NS 10DN 15010005202000Pumpenset 4,0kW4235412,02412,03560.76.42
Contenance nominaleLargeur nominaleContenuDonnées clés unité de pompePoidsCôté opérationnelArticle

numéro
Collecteur de boueRéservoir à graisseGlobalementTypePuissance du moteurVolume utileVideComplet
NS 2DN 100210 l100 l440 lPumpenset 1,5kW1,5 kW155 l229,0 kg669,0 kgCôté gauche3552.76.32
NS 3DN 100300 l150 l630 lPumpenset 1,5kW1,5 kW155 l244,0 kg874,0 kgCôté gauche3553.76.32
NS 4DN 100400 l200 l830 lPumpenset 1,5kW1,5 kW155 l259,0 kg1089,0 kgCôté gauche3554.76.32
NS 5,5DN 150725 l360 l1430 lPumpenset 4,0kW4 kW235 l363,0 kg1793,0 kgCôté gauche3555.76.32
NS 7DN 150800 l400 l1600 lPumpenset 4,0kW4 kW235 l379,0 kg1979,0 kgCôté gauche3557.76.32
NS 8,5DN 150940 l475 l1900 lPumpenset 4,0kW4 kW235 l400,0 kg2300,0 kgCôté gauche3558.76.32
NS 10DN 1501000 l520 l2000 lPumpenset 4,0kW4 kW235 l412,0 kg2412,0 kgCôté gauche3560.76.32
NS 2DN 100210 l100 l440 lPumpenset 1,5kW1,5 kW155 l229,0 kg669,0 kgCôté droit3552.76.42
NS 3DN 100300 l150 l630 lPumpenset 1,5kW1,5 kW155 l244,0 kg874,0 kgCôté droit3553.76.42
NS 4DN 100400 l200 l830 lPumpenset 1,5kW1,5 kW155 l259,0 kg1089,0 kgCôté droit3554.76.42
NS 5,5DN 150725 l360 l1430 lPumpenset 4,0kW4 kW235 l363,0 kg1793,0 kgCôté droit3555.76.42
NS 7DN 150800 l400 l1600 lPumpenset 4,0kW4 kW235 l379,0 kg1979,0 kgCôté droit3557.76.42
NS 8,5DN 150940 l475 l1900 lPumpenset 4,0kW4 kW235 l400,0 kg2300,0 kgCôté droit3558.76.42
NS 10DN 1501000 l520 l2000 lPumpenset 4,0kW4 kW235 l412,0 kg2412,0 kgCôté droit3560.76.42

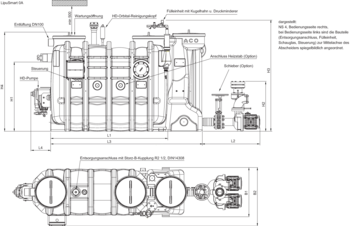

Dessin à l'échelle
Contenance nominaleDimensions
L1L2L3L4H1H2H3H4W1W2D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 211008001625300105575316801500742880110
NS 314508001975300105575316801500742880110
NS 417608002285300105575316801500742880110
NS 5,5176083522873001250753188017009601130160
NS 7196083524873001250753188017009601130160
NS 8,5225083527773001250753188017009601130160
NS 10245083529773001250753188017009601130160

Alarme de détection de couche de graisses

Convient pour
  • LipuJet-P
    • Ovale NS 1 - 10
    • Cycle NS 2 - 20
  • LipuJet-S
    • Ovale NS 1 - 10
    • Cycle NS 2 - 20
  • LipuSmart-P
    • Ovale NS 1 - 10
Texte de l'offre
  • Pour la mesure électronique de la couche de graisse
  • Convient pour les graisses liquides et/ou congelées
  • Appareil de mesure avec fiche et câble de raccordement utilisé, longueur : 3 m
  • Avec deux contacts inverseurs sans tension pour afficher un avertissement complet (80%) et un avertissement préalable du niveau de remplissage (50%)
  • Avec affichage visuel du niveau de remplissage
  • Avec tige de sonde chauffée pour augmenter la fiabilité du service
  • Tension de service : 230VCA/5 VA
  • Puissance maximale d'env. 12W
  • Poids: 2,8 kg
Item no.
3300.11.50

Alarme de détection de couche de graisses Multi Control

Convient pour
  • LipuJet-P
    • Ovale NS 1 - NS 30
    • Ronde NS 2 – NS 20
  • LipuJet-S
    • Ovale NS 1 - NS 10
    • Ronde NS 2 – NS 20
  • LipuSmart-P
    • Ovale NS 1 - 10
Texte de l'offre
  • Pour déterminer les intervalles d'élimination des séparateurs de graisses
  • Convient aux graisses liquides et/ou durcies
  • Délimitation avec écran tactile couleur
  • Avec carte SD intégrée (4 Go) pour l'enregistrement du processus de mesure
  • Avec bâton de sonde à tête (température réglable) pour augmenter la sécurité de l'opération
  • Trois contacts libres de potentiel pour la sortie de pré-alarme (réglable), de pleine alarme (réglable) et d'erreur
  • Bâton de mesure avec échelle de réglage
  • Délimitation avec connexion par câble enfichable, 3 m
  • Tension de service : 100 240VCA 50/60 Hz, 2 A
  • Puissance : env. 43 W
  • Poids: 2,7 kg
Item no.
3300.12.50

Commande à distance

Convient pour
  • Séparateur de graisse
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Séparateur d'amidon FapuJet
Texte de l'offre
  • Pour la robinetterie intérieure ou le montage dans des boîtiers de raccordement
  • Ligne de contrôle sans conducteur de protection in situ
    • Jusqu'à 50 m : 7 x 1,0 mm²
    • 50 - 200 m 7 x 1,5 mm²
  • Poids : 1 kg
  • Poids: 1 kg
Item no.
0150.59.89

Module de signalisation d'alarme

Texte de l'offre
  • Auto-alimentation
  • Avec contact sans potentiel
  • Visuel et acoustique
  • Sans transmetteur de contact
  • Pour le montage en dehors de la zone potentiellement explosive
  • Dimensions : 175 x 125 x 75 mm L x H x P
  • Type de protection : IP65
  • Tension de service : 230 V/CA 50/60 Hz
  • Prêt à être branché avec un câble : 2 m
  • Poids: 1,4 kg
Item no.
0150.26.73

Corne de signalisation

Texte de l'offre
  • 230V CA
  • Consommation électrique : 30mA
  • Ø62x85 mm (L/B x T)
  • Protection : IP66
  • 95 dB(A)
  • Poids: 0,3 kg
Item no.
0178.61.94

Cartouche chauffante

Convient pour
  • Séparateurs de graisse
Texte de l'offre
  • Pour liquéfier la couche de graisse
  • Incl. contrôle
  • Connecteur électrique
    • 400 V/50 Hz/6.0 kW
  • Poids: 15 kg
Item no.
7300.01.00

Coffret de service centralisé

Convient pour
  • Séparateurs de graisse
  • Séparateurs d'amidon
,
  • LipuLift-P-D/-DA/-DAP
Texte de l'offre
  • Pour la connexion d'évacuation et la télécommande
  • En acier inoxydable, qualité de matériau 304
  • Réparer : « Sur le mur »
  • Dimensions (largeur x hauteur x profondeur) : 500 x 500 x 160 mm
  • Poids: 11,6 kg
Item no.
7601.80.20

Cadre d'encastrement

Convient pour
  • Boitier de raccordement
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Texte de l'offre
  • Dimensions (largeur x hauteur x profondeur) : 565 x 565 x 15 mm
  • Poids: 1,2 kg
Item no.
7601.80.21

Coffret de service centralisé

Convient pour
  • Séparateurs de graisse
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Séparateur d'amidon FapuMax-P-DA
  • Séparateurs d'huile Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Texte de l'offre
  • Pour le raccordement d'évacuation DN 80
  • En acier inoxydable, qualité de matériau 304
  • Version « On wall »
  • Butée de porte
    • Choix de la gauche ou de la droite
    • Porte verrouillable
  • Dimensions (largeur x hauteur x profondeur) : 370 x 330 x 250 mm
  • Poids : 8 kg
  • Poids: 10,4 kg
Item no.
7601.80.22

Cadre d'encastrement

Convient pour
  • Boitier de raccordement
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Texte de l'offre
  • Acier inoxydable, matériau grade 304
  • Dimensions (largeur x hauteur x profondeur) : 421 x 381 x 25 mm
  • Poids: 1 kg
Item no.
7601.80.23

Récupérateur d'objets lourds DN 100

Convient pour
  • Séparateur de graisse LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Séparateur d'amidon FapuJet-P-OAP
    • NS 0.5 – 1
Texte de l'offre
  • Pour une installation dans des canalisations verticales DN 100 allant au séparateur de graisses
  • Construction ronde avec
    • Joint de raccords à manchon (matériau SBR) à l'arrivée et manchon emboîtable à la sortie
    • Panier en acier inoxydable, qualité de matériau 316, pour retenir les matières grossières
    • Ouverture d'entretien inodore DN 450
  • Poids : 14 kg
  • Poids: 9,7 kg
Item no.
3667.00.04

Récupérateur d'objets lourds DN 150

Convient pour
  • Séparateur de graisse LipuJet-P/LipuSmart-P
    • NS 5.5 – 10
  • Séparateur d'amidon FapuJet-P-OAP
    • NS 2
Texte de l'offre
  • Pour une installation dans des canalisations verticales DN 150 allant au séparateur de graisses
  • Construction ronde avec
    • Joint de raccords à manchon (matériau SBR) à l'arrivée et manchon emboîtable à la sortie
    • Panier en acier inoxydable, qualité de matériau 316, pour retenir les matières grossières
    • Ouverture d'entretien inodore DN 450
  • Poids : 14 kg
  • Poids: 12,6 kg
Item no.
3667.00.05

Pompe manuelle à membrane 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Texte de l'offre
  • Pour fixation au mur
  • Tuyau inclus
    • Distance d'éclairage : 48 x 80 mm
  • Incl, collier de serrage
    • Distance d'éclairage : 50 x 70 mm
    • Largeur : 12 mm
    • 2 pces requises
  • Poids: 14,4 kg
Item no.
0175.23.73

Pièce de raccordement pour ventilation

Convient pour
  • LipuSmart-P
Texte de l'offre
  • En PE-HD
  • DN70 (DE 75mm)
Item no.
0155.34.16

Vanne d'arrêt 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Texte de l'offre
  • Pour la pompe à membrane manuelle
  • Poids: 1 kg
Item no.
0159.10.12

Vanne à trois voies 1½"

Convient pour
  • Parc de machines de levage des eaux usées
Texte de l'offre
  • Pour la pompe à membrane manuelle
  • Poids: 3,3 kg
Item no.
0159.10.14

Vanne d'arrêt

Convient pour
  • Unité de pompe d'arrivé LipuSmart-P
Texte de l'offre
  • Fabriqué en fonte
  • Plaque coulissante, broche en acier inoxydable, classe de matériau 304
  • DN 100
  • Longueur (L) : 50 mm
  • Course de broche (H1 - H2) : 365 - 465 mm
  • Diamètre du volant à main : 200 mm
  • Incluant joints et matériaux de fixation
  • Poids: 15 kg
Item no.
0155.34.18

Vanne d'arrêt DN 80

Convient pour
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Texte de l'offre
  • Fabriqué en fonte
  • 8 vis et écrous
  • 1 joint DN 80
  • Longueur : 180 mm
  • Poids : 21 kg
  • Poids: 19,4 kg
Item no.
0154.51.93
