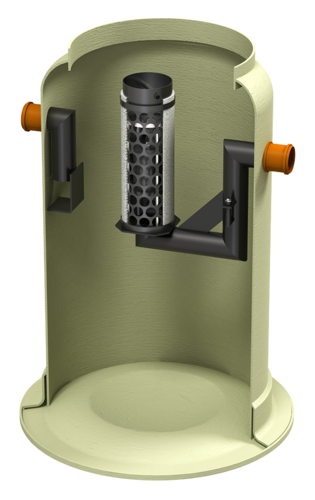

Oleopator G

Vous ne trouvez pas ce que vous cherchez ? Contactez nous !

Arrivée/sortie DN/OD	Contenance nominale	Contenu			Poids	Article numéro
		Collecteur de boue	Réservoir d'huile	Globalement	Poids
		[l]	[l]	[l]	[kg]
110	NS 3	300	163	647	110	12601.41
		600	163	910	125	12602.41
		900	464	1608	180	12603.41
	NS 4	3300	380	3966	215	12672.41
	NS 4	4500	552	5394	405	12673.01
160	NS 6	600	160	871	170	12611.41
		1200	236	1551	180	12612.41
		1800	434	2852	240	12613.41
		3200	630	4274	360	12674.41
		4200	630	5266	390	12675.41
		5200	630	6272	415	12676.41
	NS 8	1800	434	2852	250	12678.41
		2500	434	3374	265	12679.41
		3200	630	4274	360	12680.41
		5200	630	6272	415	12682.41
	NS 10	1000	273	1551	200	12621.41
		2000	630	2852	250	12683.41
		2500	630	3374	265	12684.41
		3200	630	4274	360	12685.41
		5200	630	6272	415	12686.41
200	NS 15		464	1774	295	12630.41
		1500	464	2305	390	12631.41
		3000	464	3807	525	12632.41
		6200	1027	7967	560	12677.41
	NS 20		594	1774	325	12641.41
		2000	594	3303	510	12645.41
		4000	1163	6561	485	12642.41
		6000	1163	8063	560	12643.41
250	NS 30		654	1739	315	12650.41
		3000	1513	6295	475	12651.41
		6000	1513	8956	620	12652.41
315	NS 40		1350	4147	445	12660.41
	NS 40	4000	1350	7397	565	12661.41
	NS 50		1350	4907	415	12670.41
	NS 50	5000	1350	8063	630	12671.41

Contenance nominale	Contenu			Poids	Article numéro
Contenance nominale	Collecteur de boue	Réservoir d'huile	Globalement	Poids	Article numéro
NS 3	300 l	163 l	647 l	110,0 kg	12601.41
NS 3	600 l	163 l	910 l	125,0 kg	12602.41
NS 3	900 l	464 l	1608 l	180,0 kg	12603.41
NS 4	3300 l	380 l	3966 l	215,0 kg	12672.41
NS 4	4500 l	552 l	5394 l	405,0 kg	12673.01
NS 6	600 l	160 l	871 l	170,0 kg	12611.41
NS 6	1200 l	236 l	1551 l	180,0 kg	12612.41
NS 6	1800 l	434 l	2852 l	240,0 kg	12613.41
NS 6	3200 l	630 l	4274 l	360,0 kg	12674.41
NS 6	4200 l	630 l	5266 l	390,0 kg	12675.41
NS 6	5200 l	630 l	6272 l	415,0 kg	12676.41
NS 8	1800 l	434 l	2852 l	250,0 kg	12678.41
NS 8	2500 l	434 l	3374 l	265,0 kg	12679.41
NS 8	3200 l	630 l	4274 l	360,0 kg	12680.41
NS 8	5200 l	630 l	6272 l	415,0 kg	12682.41
NS 10	1000 l	273 l	1551 l	200,0 kg	12621.41
NS 10	2000 l	630 l	2852 l	250,0 kg	12683.41
NS 10	2500 l	630 l	3374 l	265,0 kg	12684.41
NS 10	3200 l	630 l	4274 l	360,0 kg	12685.41
NS 10	5200 l	630 l	6272 l	415,0 kg	12686.41
NS 15	0 l	464 l	1774 l	295,0 kg	12630.41
NS 15	1500 l	464 l	2305 l	390,0 kg	12631.41
NS 15	3000 l	464 l	3807 l	525,0 kg	12632.41
NS 15	6200 l	1027 l	7967 l	560,0 kg	12677.41
NS 20	0 l	594 l	1774 l	325,0 kg	12641.41
NS 20	2000 l	594 l	3303 l	510,0 kg	12645.41
NS 20	4000 l	1163 l	6561 l	485,0 kg	12642.41
NS 20	6000 l	1163 l	8063 l	560,0 kg	12643.41
NS 30	0 l	654 l	1739 l	315,0 kg	12650.41
NS 30	3000 l	1513 l	6295 l	475,0 kg	12651.41
NS 30	6000 l	1513 l	8956 l	620,0 kg	12652.41
NS 40	0 l	1350 l	4147 l	445,0 kg	12660.41
NS 40	4000 l	1350 l	7397 l	565,0 kg	12661.41
NS 50	0 l	1350 l	4907 l	415,0 kg	12670.41
NS 50	5000 l	1350 l	8063 l	630,0 kg	12671.41

Contenance nominale	Arrivée/sortie selon la norme DIN EN 877	Dimensions
		H1	H2
		[mm]	[mm]
NS 3	110	880	860
		1215	1195
		1480	1460
NS 4	110	2295	2275
NS 4	110	2170	2150
NS 6	160	1165	1145
		1430	1410
		1665	1645
		1730	1710
		2120	2100
		2515	2495
NS 8	160	1665	1645
		1960	1940
		1730	1710
		2515	2495
NS 10	160	1430	1410
		1665	1645
		1960	1940
		1730	1710
		2515	2495
NS 15	200	1055	1035
		1355	1335
		2205	2185
		2260	2240
NS 20	200	1055	1035
		1920	1900
		1890	1870
		2285	2265
NS 30	250	1035	1015
		1820	1800
		2520	2500
NS 40	315	1255	1235
NS 40	315	2110	2090
NS 50	315	1455	1435
NS 50	315	2285	2265

Sections supérieures réduit pour séparateurs d'hydrocarbures
