Afvoergoten Afwatering

Hoe bereken je de afvoer capaciteit van afwatering en het af te voeren debiet?

Wens je een capaciteitsberekening op maat?

Ons team van experten staat voor je klaar!

Bel of mail ons en we nemen snel contact met je op.

info@aco.be

Afvoercapaciteit van de uitlopen

Uitloop op de kop van het kanaal
Horizontaal

øQ max
110 mm8 l/s
160 mm13 l/s
200 mm24 l/s

Uitloop langs de onderzijde van het kanaal
Verticaal

øQ max
110 mm10 l/s
160 mm16 l/s
200 mm30 l/s

Uitloop via ééndelige zandvanger
(hoogte min. 58 cm) - V 100 tot V 300

Directe uitloopUitloop via sifon
øQ maxøQ max
110 mm10 l/s
160 mm15 l/s160 mm12 l/s
200 mm25 l/s200 mm20 l/s

Uitloop via tweedelige zandvanger (groot model)
V 400 - V 500

Directe uitloop
øQ max
315 mm20 l/s
400 mm32 l/s

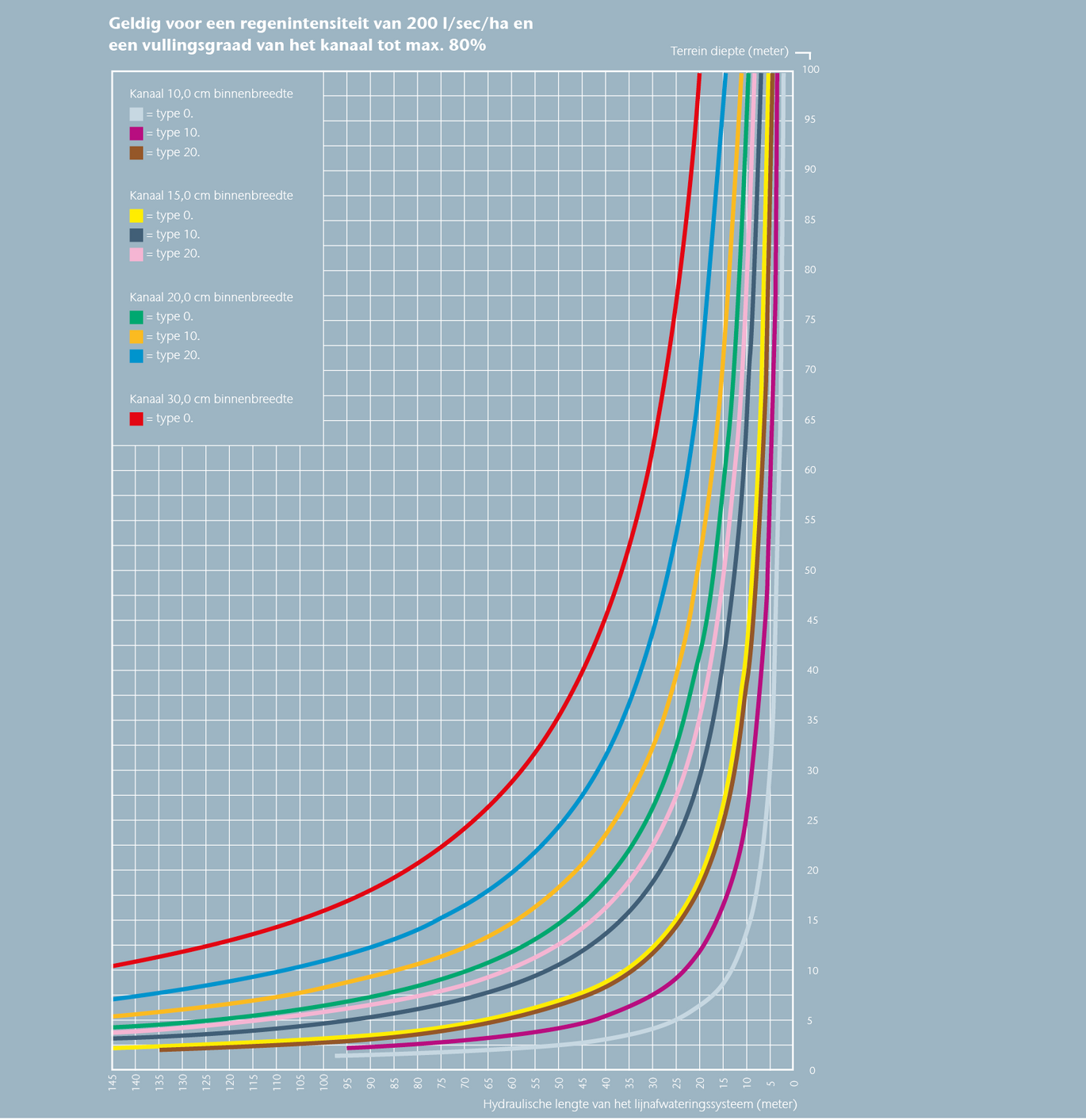

Bereken de breedte/diepte van het afvoerkanaal aan de hand van de hydraulische curve


Voorbeeld van een hydraulische capaciteitsberekening

Berekeningsvoorbeeld

Af te wateren oppervlakteA = 20 x 40 m = 800m2
Regenintensiteitr = 200 l/s/ha (54 mm/h)
Afvoercoëfficiënt = 1
Af te voeren debietQ= ((A x r) / 10.000) x
Q= ((800 x 200) / 10.000) x 1 = 16 liter/seconde
