LipuSmart-P-OAP – uitbreidingsfase 3

Productinformatie

  • Programmagestuurde, geurvrije lediging en reiniging door middel van vaste ledigingsbuis en hydromechanische interne reiniging
  • Ledigingsaansluiting DN 65, verbindingsflens met Storz-koppeling 75B en blind aansluitstuk 2½"
  • Vuleenheid met magneetventiel
  • Bluetooth-interface (LipuSmart App/Android)
  • Ledigingspomp met vortexwaaier voor totale opvoerhoogte boven 6 meter

Infobox

De LipuSmart pomptechniek kan flexibel op 3 zijden van de tank gemonteerd worden.

Bedieningskant: Aan linkerzijde

Nominale breedteInhoudKenmerken pompeenheidGewichtArtikel

nummer
SlibvangputVetopslagAlgemeenTypeMotorvermogenNuttig volumeLeegVol
[l][l][l][kW][l][kg][kg]
NS 2DN 100210100440Pumpenset 1,5kW1,5155306,0746,03552.86.32
NS 3DN 100300150630Pumpenset 1,5kW1,5155318,0948,03553.86.32
NS 4DN 100400200830Pumpenset 1,5kW1,5155334,01164,03554.86.32
NS 5,5DN 1507253601430Pumpenset 4,0kW4235439,01869,03555.86.32
NS 7DN 1508004001600Pumpenset 4,0kW4235458,02058,03557.86.32
NS 8,5DN 1509404751900Pumpenset 4,0kW4235478,02378,03558.86.32
NS 10DN 15010005202000Pumpenset 4,0kW4235490,02490,03560.86.32

Bedieningskant: Aan rechterzijde

Nominale breedteInhoudKenmerken pompeenheidGewichtArtikel

nummer
SlibvangputVetopslagAlgemeenTypeMotorvermogenNuttig volumeLeegVol
[l][l][l][kW][l][kg][kg]
NS 2DN 100210100440Pumpenset 1,5kW1,5155306,0746,03552.86.42
NS 3DN 100300150630Pumpenset 1,5kW1,5155318,0948,03553.86.42
NS 4DN 100400200830Pumpenset 1,5kW1,5155334,01164,03554.86.42
NS 5,5DN 1507253601430Pumpenset 4,0kW4235439,01869,03555.86.42
NS 7DN 1508004001600Pumpenset 4,0kW4235458,02058,03557.86.42
NS 8,5DN 1509404751900Pumpenset 4,0kW4235478,02378,03558.86.42
NS 10DN 15010005202000Pumpenset 4,0kW4235490,02490,03560.86.42
Nominale breedteInhoudKenmerken pompeenheidGewichtBedieningskantArtikel

nummer
SlibvangputVetopslagAlgemeenTypeMotorvermogenNuttig volumeLeegVol
NS 2DN 100210 l100 l440 lPumpenset 1,5kW1,5 kW155 l306,0 kg746,0 kgAan linkerzijde3552.86.32
NS 3DN 100300 l150 l630 lPumpenset 1,5kW1,5 kW155 l318,0 kg948,0 kgAan linkerzijde3553.86.32
NS 4DN 100400 l200 l830 lPumpenset 1,5kW1,5 kW155 l334,0 kg1164,0 kgAan linkerzijde3554.86.32
NS 5,5DN 150725 l360 l1430 lPumpenset 4,0kW4 kW235 l439,0 kg1869,0 kgAan linkerzijde3555.86.32
NS 7DN 150800 l400 l1600 lPumpenset 4,0kW4 kW235 l458,0 kg2058,0 kgAan linkerzijde3557.86.32
NS 8,5DN 150940 l475 l1900 lPumpenset 4,0kW4 kW235 l478,0 kg2378,0 kgAan linkerzijde3558.86.32
NS 10DN 1501000 l520 l2000 lPumpenset 4,0kW4 kW235 l490,0 kg2490,0 kgAan linkerzijde3560.86.32
NS 2DN 100210 l100 l440 lPumpenset 1,5kW1,5 kW155 l306,0 kg746,0 kgAan rechterzijde3552.86.42
NS 3DN 100300 l150 l630 lPumpenset 1,5kW1,5 kW155 l318,0 kg948,0 kgAan rechterzijde3553.86.42
NS 4DN 100400 l200 l830 lPumpenset 1,5kW1,5 kW155 l334,0 kg1164,0 kgAan rechterzijde3554.86.42
NS 5,5DN 150725 l360 l1430 lPumpenset 4,0kW4 kW235 l439,0 kg1869,0 kgAan rechterzijde3555.86.42
NS 7DN 150800 l400 l1600 lPumpenset 4,0kW4 kW235 l458,0 kg2058,0 kgAan rechterzijde3557.86.42
NS 8,5DN 150940 l475 l1900 lPumpenset 4,0kW4 kW235 l478,0 kg2378,0 kgAan rechterzijde3558.86.42
NS 10DN 1501000 l520 l2000 lPumpenset 4,0kW4 kW235 l490,0 kg2490,0 kgAan rechterzijde3560.86.42

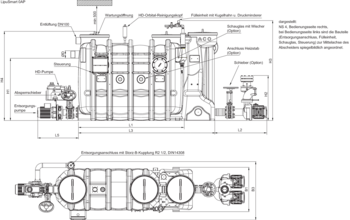

Maattekening
Afmetingen
L1L2L3L5H1H2H3H4W1B3D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 211008001625680105575316801500742930110
NS 314508001975680105575316801500742930110
NS 417608002285680105575316801500742930110
NS 5,5176083522876801250753188017009601180160
NS 7196083524876801250753188017009601180160
NS 8,5225083527776801250753188017009601180160
NS 10245083529776801250753188017009601180160

Vetlaagdiktemeter

Geschikt voor
  • LipuJet-P
    • Ovaal NG 1 – 10
    • Rond NG 2 – 20
  • LipuJet-S
    • Ovaal NG 1 – 10
    • Rond NG 2 – 20
  • LipuSmart-P
    • Ovaal NG 1 – 10
Offertetekst
  • Voor elektronische meting van vetlaag
  • Geschikt voor vloeibaar en/of stollend vet
  • Meetapparaat met stekker en aansluitkalbel, lengte: 3 m
  • Met twee spanningsvrije wisselcontacten om de volledige waarschuwing (80%) en waarschuwing vooraf van vulpeil (50%) weer te geven
  • Met visueel display van vulpeil
  • Met verwarmde sondestaaf om bedrijfszekerheid te verhogen
  • Bedrijfsspanning: 230VAC/5 VA
  • Max. opname ca. 12W
  • Gewicht: 2,8 kg
Item no.
3300.11.50

Vetlaagdiktemeter Multi Control

Geschikt voor
  • LipuJet-P
    • Ovaal NG 1 – NG 30
    • Rond NG 2 – NG 20
  • LipuJet-S
    • Ovaal NG 1 – NG 10
    • Rond NG 2 – NG 20
  • LipuSmart-P
    • Ovaal NG 1 – NG 10
Offertetekst
  • Om de ledigingsintervallen van vetafscheiders te bepalen
  • Geschikt voor vloeibare en/of uitgeharde vetten
  • Uitlijning met kleur-touchpanel
  • Met ingebouwde SD-kaart (4GB) voor registratie van het meetproces
  • Met peilstok met knop (temperatuur is verstelbaar) om de bedrijfsveiligheid te verhogen
  • Drie potentiaalvrije contacten voor uitvoer van waarschuwing vooraf (verstelbaar), volledige waarschuwing (verstelbaar) en fout
  • Meetstok met instelschaal
  • Uitlijning met insteekbare kabelaansluiting, 3 m
  • Bedrijfsspanning: 100 240VAC 50/60 Hz, 2 A
  • Vermogen: ca. 43 W
  • Gewicht: 2,7 kg
Item no.
3300.12.50

Afstandsbediening

Geschikt voor
  • Vetafscheider
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Zetmeelafscheider FapuJet
Offertetekst
  • Voor interne armatuur of armatuur in aansluitkasten
  • Besturingsleiding zonder beschermingskabel in-situ
    • Max. 50 m: 7 x 1,0 mm²
    • 50 – 200 m 7 x 1,5 mm²
  • Gewicht: 1 kg
Item no.
0150.59.89

Signaaleenheid

Offertetekst
  • Zelfladend
  • Met vlottend contact
  • Visueel en akoestisch
  • Zonder contactzender
  • Voor montage buiten het explosiegevaarlijke gebied
  • Afmetingen: 175 x 125 x 75 mm (b x h x d)
  • Beschermingstype: IP65
  • Bedrijfsspanning: 230 V/AC 50/60 Hz
  • Stekkerklaar met kabel: 2 m
  • Gewicht: 1,4 kg
Item no.
0150.26.73

Signaalhoorn

Offertetekst
  • 230V AC
  • Stroomafname: 30mA
  • Ø62x85 mm (L/B x T)
  • Bescherming: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg
Item no.
0178.61.94

Verwarmingselement

Geschikt voor
  • Afscheidingsinstallaties voor vetten
Offertetekst
  • Om vetlaag vloeibaar te maken
  • Incl. besturing
  • Elektrische aansluiting
    • 400 V/50 Hz/6.0 kW
  • Gewicht: 15 kg
Item no.
7300.01.00

Aansluitkast

Geschikt voor
  • Afscheidingsinstallaties voor vetten
  • Zetmeelafscheiders
,
  • LipuLift-P-D/-DA/-DAP
Offertetekst
  • Voor ledigingsaansluiting en afstandsbediening
  • Vervaardigd van roestvrij staal, materiaalkwaliteit AISI 304
  • Bevestiging: "Op muur"
  • Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg
Item no.
7601.80.20

Inbouwrand

Geschikt voor
  • Aansluitkast
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Offertetekst
  • Afmetingen (breedte x hoogte x diepte): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg
Item no.
7601.80.21

Aansluitkast

Geschikt voor
  • Afscheidingsinstallaties voor vetten
    • LipuMax-P-D/-DM/-DA
    • LipuJet-P-OD/-RD/-SD/-OM/-OMP/-RM/-RMP
    • LipuJet-S-OD/-RD/-SD/-OM/-OMP/-RM/-RMP
  • Zetmeelafscheiders FapuMax-P-DA
  • Olieafscheiders Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Offertetekst
  • Voor ledigingsaansluiting DN 80
  • Vervaardigd uit roestvrij staal, materiaalkwaliteit AISI 304
  • "Op muur" versie
  • Deuraanslag
    • Keuze tussen links of rechts
    • Vergrendelbare deur
  • Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg
Item no.
7601.80.22

Inbouwrand

Geschikt voor
  • Aansluitkast
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Offertetekst
  • Roestvrij staal, materiaalkwaliteit AISI 304
  • Afmetingen (breedte x hoogte x diepte): 421 x 381 x 25 mm
  • Gewicht: 1 kg
Item no.
7601.80.23

Grofvuilvanger DN 100

Geschikt voor
  • Vetafscheider LipuJet-P/LipuSmart-P
    • NG 1 – 4
  • Zetmeelafscheider FapuJet-P-OAP
    • NG 0,5 – 1
Offertetekst
  • Voor installatie in verticale buizen DN 100 naar de vetafscheider
  • Ronde vorm met
    • Mofdeelafdichting (materiaal SBR) op inlaat en spie-eind op uitstroom
    • Mand vervaardigd van roestvrij staal, materiaalkwaliteit AISI 316 om grof materiaal tegen te houden
    • Geurdichte onderhoudsopening Ø 450 mm
  • Gewicht: 9,7 kg
Item no.
3667.00.04

Grofvuilvanger DN 150

Geschikt voor
  • Vetafscheider LipuJet-P/LipuSmart-P
    • NG 5,5 – 10
  • Zetmeelafscheider FapuJet-P-OAP
    • NG 2
Offertetekst
  • Voor installatie in verticale buizen DN 150 naar de vetafscheider
  • Ronde vorm met
    • Mofdeelafdichting (materiaal SBR) op inlaat en spie-eind op uitstroom
    • Mand vervaardigd van roestvrij staal, materiaalkwaliteit AISI 316 om grof materiaal tegen te houden
    • Geurdichte onderhoudsopening Ø 450 mm
  • Gewicht: 12,6 kg
Item no.
3667.00.05

Handmembraanpomp 1½"

Geschikt voor
  • Afvalwateropvoerinstallatie
Offertetekst
  • Voor bevestiging aan muur
  • Incl. slang
    • Vrije doorlaatbreedte: 48 x 80 mm
  • Incl. slangklem
    • Vrije doorlaatbreedte: 50 x 70 mm
    • Breedte: 12 mm
    • 2 stuks vereist
  • Gewicht: 14,4 kg
Item no.
0175.23.73

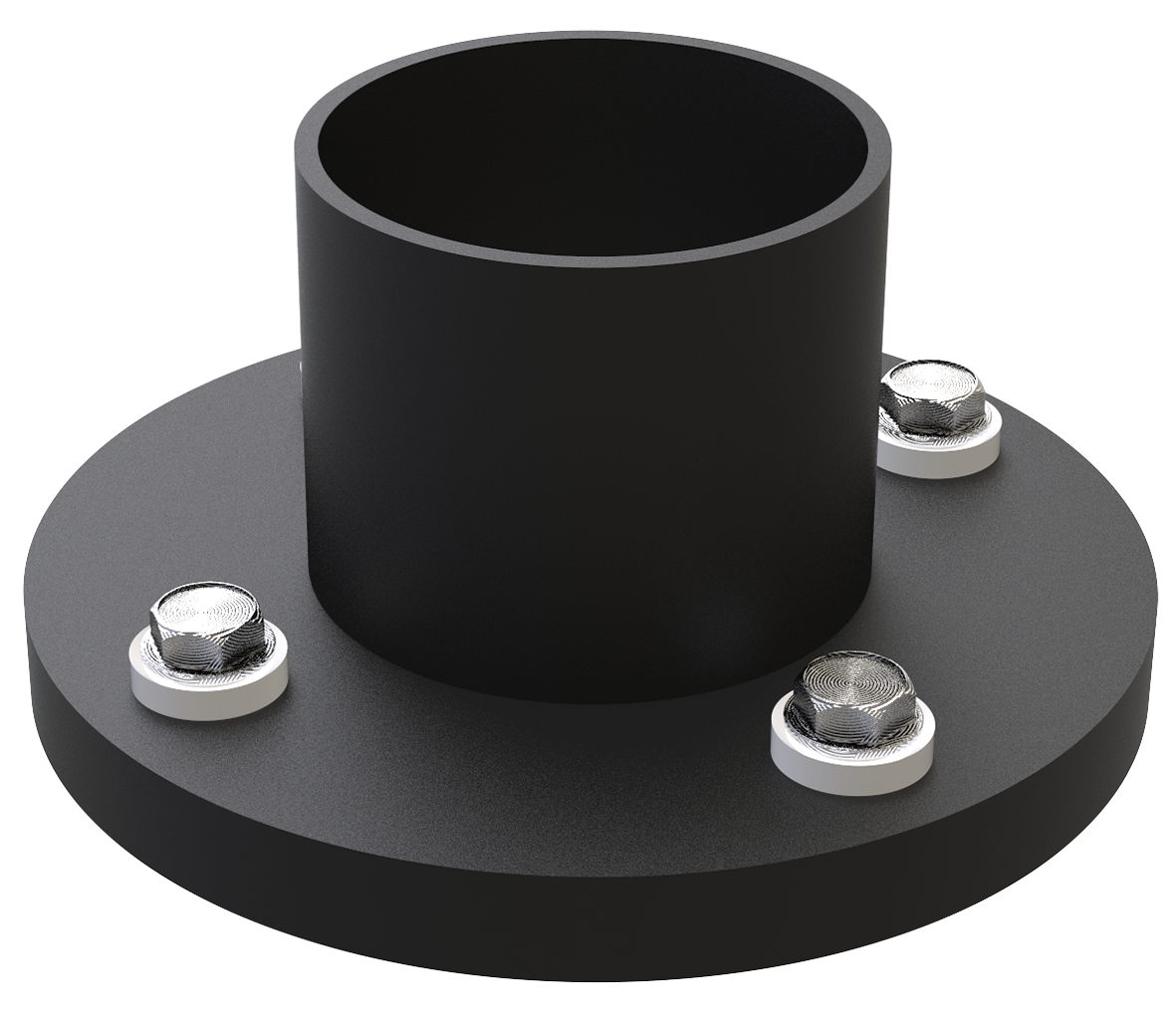

Aansluitpoorten ontluchting

Geschikt voor
  • LipuSmart-P
Offertetekst
  • Vervaardigd van PE-HD
  • DN 70 (Ø uitw. 75mm)
Item no.
0155.34.16

Afsluitkraan 1½"

Geschikt voor
  • Afvalwateropvoerinstallatie
Offertetekst
  • Voor handmembraanpomp
  • Gewicht: 1 kg
Item no.
0159.10.12

Driewegklep 1½"

Geschikt voor
  • Afvalwateropvoerinstallatie
Offertetekst
  • Voor handmembraanpomp
  • Gewicht: 3,3 kg
Item no.
0159.10.14

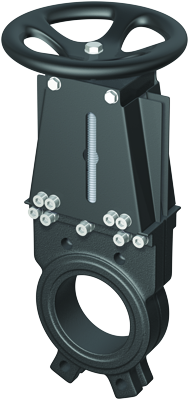

Afsluitkraan

Geschikt voor
  • LipuSmart-P toevoer pompeenheid
Offertetekst
  • Vervaardigd van gietijzer
  • Schuifplaat, spindel vervaardigd van roestvrij staal, materiaalkwaliteit AISI 304
  • DN 100
  • Lengte (l): 50 mm
  • Spindelpad (h1 – h2): 365 – 465 mm
  • Handwieldiameter: 200 mm
  • Incl. afdichtingen en bevestigingsmateriaal
  • Gewicht: 15 kg
Item no.
0155.34.18

Afsluitkraan DN 80

Geschikt voor
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Offertetekst
  • Vervaardigd van gietijzer
  • 8 schroeven en moeren
  • 1 DN 80 afdichting
  • Lengte: 180 mm
  • Gewicht: 19,4 kg
Item no.
0154.51.93
