Afvoerlichamen Met Zijdelingse Afvoer Op 15 271199

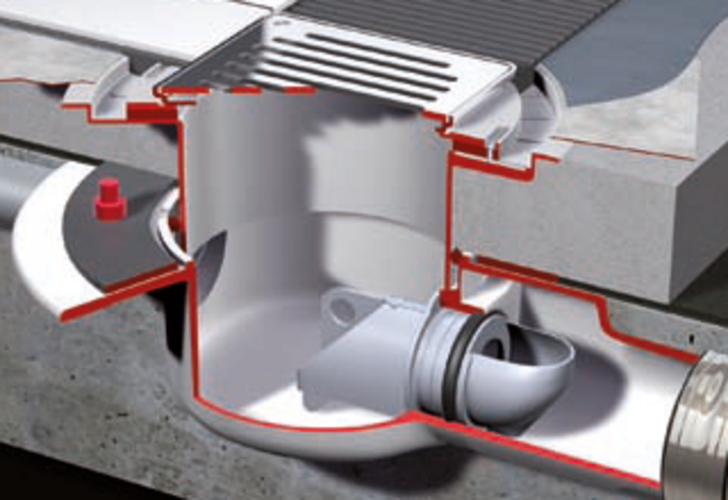

Afvoerlichamen, met zijdelingse afvoer op 1,5°

Productvoordelen

  • Bouwmateriaalklasse: A1
  • Geteste en praktische brandbeveiligingsoplossingen

Vind je niet wat je zoekt? Contacteer ons!

Productinformatie

  • Afvoerlichamen DN 100
  • Getest volgens DIN EN 1253-1
  • Vervaardigd van gietijzer
  • Met sijpelopeningen en aardverbinding
  • Uitsparingsmaat: 350 x 750 mm
  • Geschikte opzetstukken

Brandbeveiliging

Brandweerstandsklasse R 30 – R 120 getest volgens de Alg. Bouwkundig Vakspecialist Test: MPA-E-02.005 voor gebruik van een geurslot en professionele installatie.

Infobox

Opmerking: De zijdelingse toevoer DN 50 is geschikt voor aansluitingen op een buis met externe diameter 48 – 54 mm

Opmerking: bij gebruik van het rubbermanchet 5162.15.25 kunt u niet aansluiten op buizen van DN 50.

Zonder zijdelingse toevoer

FlensdesignGeurafsluiterOppervlakDebietGewichtArtikel

nummer
[l/s][kg]
AfbeeldingKleefrandMetMet grondlaag213,95086.30.00
AfbeeldingKleefrandMetGecoat met chemisch bestendige witte epoxy213,95086.80.00
AfbeeldingVerschroefde klemflensMetMet grondlaag218,15086.40.00
AfbeeldingVerschroefde klemflensMetGecoat met chemisch bestendige witte epoxy218,15086.90.00
GeurafsluiterOppervlakDebietGewichtArtikel

nummer
KleefrandMetMet grondlaag2 l/s13,9 kg5086.30.00
KleefrandMetGecoat met chemisch bestendige witte epoxy2 l/s13,9 kg5086.80.00
Verschroefde klemflensMetMet grondlaag2 l/s18,1 kg5086.40.00
Verschroefde klemflensMetGecoat met chemisch bestendige witte epoxy2 l/s18,1 kg5086.90.00
Standaard opzetstukken voor Wal-Selecta afvoerlichamen

Standaard opzetstukken voor Wal-Selecta afvoerlichamen

Bovendeel

Geschikt voor
  • Afvoerlichamen Wal-Selecta
    • DN 100
Offertetekst
  • Vervaardigd van gietijzer
  • Diameter aansluitstuk 198 mm
  • Afdichtring
  • Niet-ontvlambaar wat betreft bouwmateriaalklasse A1
  • Om de tweede afdichtmembraan af te dichten
  • Met verschroefde flensring
  • Met sijpelopeningen
  • Verstelbare hoogte: 45 – 100 mm
  • Met zwarte grondlaag
  • Gewicht: 10,9 kg
Item no.
5087.15.30

Bovendeel

Geschikt voor
  • Afvoerlichamen Wal-Selecta
    • DN 100
Offertetekst
  • Vervaardigd van gietijzer
  • Diameter aansluitstuk 198 mm
  • Afdichtring
  • Niet-ontvlambaar wat betreft bouwmateriaalklasse A1
  • Om de tweede afdichtmembraan af te dichten
  • Met verschroefde flensring
  • Met sijpelopeningen
  • Verstelbare hoogte: 45 – 100 mm
  • Met witte epoxy coating
  • Gewicht: 11,8 kg
Item no.
5087.65.30

Fit-In installatieset

Geschikt voor
  • Afvoerlichamen Wal-Selecta
    • DN 100
    • Verticale uiylaat op 90°
    • Zonder zijdelingse toevoer
Offertetekst
  • Niet-ontvlambaar wat betreft bouwmateriaalklasse A1
  • Voor mortelvrije invoeging in kernboringen: Ø 350 mm
  • Afmetingen Fit-In
    • Diameter: 340 mm
    • Hoogte: 180 mm
  • Met alg. bouwk. lev. goedk.: Z‑19.17‑1527
  • Gewicht: 7 kg
Item no.
5087.10.40

Brandwerende klok

Geschikt voor
  • Afvoerlichamen Wal-Selecta en CR Variant-serie
    • DN 100
    • Verticale uitlaat op 90°
Offertetekst
  • Brandbeveiliging klokvormig geurslot met geïntegreerd brandbeveiligingspatroon
  • Brand- en rookslot voor achteraf aanbrengen brandbeveilingsuitrusting op afvoerputten
  • Met alg. bouwk. lev. goedk.: Z‑19.17‑1527
  • Met lippenafdichting
  • Gewicht: 0,6 kg
Item no.
5087.20.15

Afdichtingsring

Geschikt voor
  • Alle opzetstukken en bovendelen hebben aansluitstukdiameter 198 mm
  • Afvoerelementen Wal-Selecta en CR Variant-serie
    • DN 100
  • Finor
    • 2-delig
    • Vervaardigd van roestvrij staal
Offertetekst
  • Om de ruimte tussen afvoerelement en opzetstuk af te dichten
  • Gewicht: 0,1 kg
Item no.
5084.90.00
