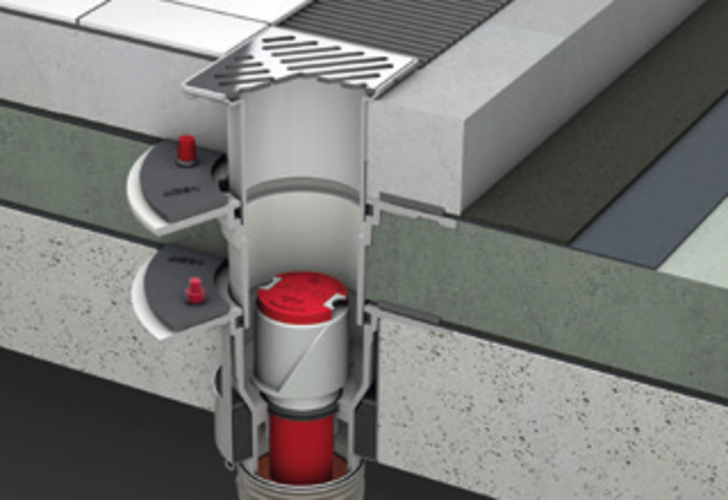

Verticale afvoer op 90°

Vind je niet wat je zoekt? Contacteer ons!

Productinformatie

  • Gietijzer, materiaal EN-GJL-200
  • Getest volgens EN 1253-1
  • Oppervlak naar keuze:
    • Epoxywit (eenvoudig-te-reinigen bekleding)
    • Met zwarte grondlaag (transportbescherming)
  • Aansluiting op alle standaard afdichtingssystemen
  • Buisverbinding SML volgens: EN 877
  • Kernboring: Ø 160 mm
  • Selectie opzetstukken

Brandbeveiliging

Brandweerstandsklasse R30 – R120 getest overeenkomstig AbZ: Z-19.17-1887
FlensdesignUitsparingDebietOppervlakGewichtArtikel

nummer
[mm][l/s][kg]
AfbeeldingSteunrand200 x 1702Met grondlaag4,55569.10.20
AfbeeldingSteunrand200 x 1702Gecoat met chemisch bestendige witte epoxy4,55569.60.20
AfbeeldingKleefrand360 x 1802Met grondlaag8,35570.10.20
AfbeeldingKleefrand360 x 1802Gecoat met chemisch bestendige witte epoxy8,35570.60.20
AfbeeldingVerschroefde klemflens320 x 1802Met grondlaag9,25571.10.20
AfbeeldingVerschroefde klemflens320 x 1802Gecoat met chemisch bestendige witte epoxy9,25571.60.20
UitsparingDebietGewichtArtikel

nummer
Steunrand200 x 170 mm2 l/sZonder zijdelingse toevoer4,5 kg5569.10.20
Kleefrand360 x 180 mm2 l/sZonder zijdelingse toevoer8,3 kg5570.10.20
Verschroefde klemflens320 x 180 mm2 l/sZonder zijdelingse toevoer9,2 kg5571.10.20
Steunrand200 x 170 mm2 l/sZonder zijdelingse toevoer4,5 kg5569.60.20
Kleefrand360 x 180 mm2 l/sZonder zijdelingse toevoer8,3 kg5570.60.20
Verschroefde klemflens320 x 180 mm2 l/sZonder zijdelingse toevoer9,2 kg5571.60.20
Standaard opzetstukken voor Passavant afvoerlichamen

Standaard opzetstukken voor Passavant afvoerlichamen

Opzetstukken voor composiet afdichting voor afvoerlichaam

Opzetstukken voor composiet afdichting voor afvoerlichaam

Bovendeel

Geschikt voor
  • Alle Passavant afvoerelementen
    • DN 50 – DN 100
Offertetekst
  • Vervaardigd van gietijzer
  • Diameter aansluitstuk: 125 mm
  • Met afdichtring
  • Met verschroefde flensring
  • Hoogteverstelbaarheid: 50 – 104 mm
  • Met zwarte grondlaag
  • Gewicht: 7,8 kg
Item no.
5145.52.50

Bovendeel

Geschikt voor
  • Alle Passavant afvoerelementen
    • DN 50 – DN 100
Offertetekst
  • Vervaardigd van gietijzer
  • Diameter aansluitstuk: 125 mm
  • Met afdichtring
  • Met verschroefde flensring
  • Hoogteverstelbaarheid: 50 – 104 mm
  • Wit geëpoxeerd
  • Gewicht: 7,7 kg
Item no.
5145.57.50

Brandbeveiligingskit

Geschikt voor
  • Passavant afvoerlichamen
  • Verticale uitlaat op 90°
  • DN 100
Offertetekst
  • Brand- en rookwering voor later geïnstalleerde brandbeveiliging van afvoerlichamen
  • Bestaande uit
    • Stankafsluiter met warmteschild
    • Brandbeveiligingspatroon
  • Duitse goedkeuring: AbZ. Z‑19.17‑2144
  • Gewicht: 0,5 kg
Item no.
5570.10.35

Fit-In installatieset

Geschikt voor
  • Passavant afvoerlichamen
  • Verticale uitlaat op 90°
  • DN 100
Offertetekst
  • Gewicht: 1 kg
Item no.
5570.10.60

Uitbreiding

Geschikt voor
  • Alle bovendelen en opzetstukken
    • Diameter aansluitstuk 125 mm
Offertetekst
  • Roestvrij staal, materiaalkwaliteit AISI 304
  • Uitbreiding tot max. 110 mm
  • Met afdichtring
  • Gewicht: 0,9 kg
Item no.
5145.50.50

Aansluitstuk

Geschikt voor
  • Alle bovendelen en opzetstukken
    • Diameter aansluitstuk 125 mm
Offertetekst
  • Kunststof
  • Hoogteverstelbaarheid: 35 – 90
  • Met afdichtring
  • Gewicht: 0,3 kg
Item no.
5171.83.20

Overgangsstuk met inlaat

Geschikt voor
  • Alle bovendelen en opzetstukken
    • Diameter aansluitstuk 125 mm
Offertetekst
  • Kunststof
  • Met afdichting
  • Met zijdelingse toevoer
  • DN 50
  • Gewicht: 0,4 kg
Item no.
5171.84.20

Geurafsluiter

Geschikt voor
  • Alle Passavant afvoerelementen
    • DN 50 – DN 100
Offertetekst
  • Bestaande uit:
    • Klok en pneumatische leiding
  • Gewicht: 0,2 kg
Item no.
5128.10.55

Geur- en rookstop

Geschikt voor
  • Geurslot
  • Brandbeveiligingssets
Offertetekst
  • Gewicht: 0,1 kg
Item no.
5128.10.75
