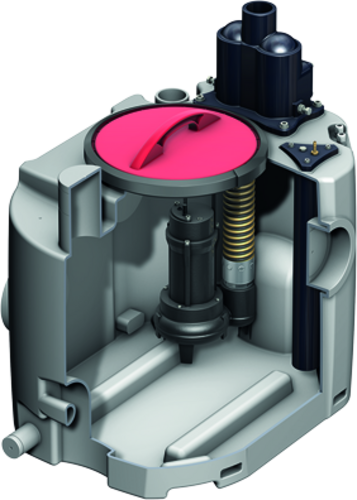

Afvalwater hevelinstallatie Muli-Mini mono
Productvoordelen
- Klaar voor aansluiting
- Ergonomische draaggrepen
- Verschillende inlaathoogtes kunnen geselecteerd worden
- Hoog nuttig volume – max. 140 l
- Alle componenten met hoge chemische stabiliteit
- Pomp kan ontmanteld worden zonder gereedschap
- Ontworpen om door nauwe deuropeningen 700 mm te passen
- Laag gewicht
Productinformatie
- Toepassingsgebieden
- Wasserettes
- Kelderruimtes
- Opslagruimtes

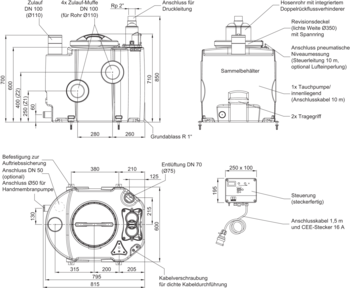

- Polyethyleen tank
- Aftapplug R 1"
- Serviceopening voor eenvoudig onderhoud, diameter: Ø 340 mm
- Verankering bevestigingsset als beveiliging tegen drijven
- Koppelstuk voor handmatige membraanpomp DN 50
- 4 horizontale toevoeraansluitingen DN 100
- 1 verticaal toevoeraansluiting DN 100
- Optioneel 1 verticaal toevoeraansluiting DN 50 (toebehoren)
- 1 ontluchtingsaansluiting DN 70
- Aansluiting drukleiding
- Speciale terugstroombeveiliging met kogel in behuizing
- Met ontluchtings- en fixeerschroef
- Aansluiting: Rp 2"
- Grijswater-dompelpompen
- Met 3-fase dompelmotorpomp: 400 V, 50 HZ
- IP 68 bescherming
- Vervaardigd van roestvrij staal
- Twee mechanische asafdichtingen met een oliekamer ertussen
- Met verstoppingsvrije vortexwaaier
- 10 m voedingskabel
- Niveauschakeling
- Pneumatische niveauschakeling met 10 m stuurleiding
- Optioneel met luchtbelleninjectie voor verhoogde bedrijfsveiligheid bij stroomafwaartse installatie van vetafsheiders (toebehoren)
- Besturingen
- IP 54-bescherming
- 1,5 m kabel en CEE-stekker (16 A)
- Potentiaalvrije contacten voor collectieve storings- en inbedrijfmelding
- Getest volgens DIN EN 12050-2

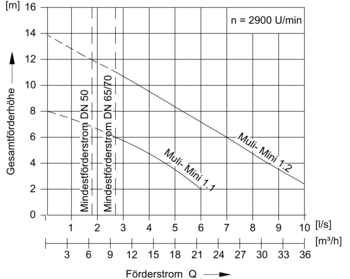

| Type | Opvoerhoogte | Debiet Q met algemene opvoerhoogte H | Gemiddelde temperatuur | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 2 m | 4 m | 6 m | 8 m | 10 m | 12 m | Standaard | Maximaal | ||
| [m] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [°C] | [°C] | |
| Muli-Mini MDP 1.1 | 2-7 | 6,0 | 4,5 | 2,75 | 40 | 65 | |||
| Muli-Mini MDP 1.2 | 2-12 | 10,3 | 8,7 | 7,0 | 5,4 | 3,6 | 1,8 | 40 | 65 |
| Muli-Mini MWP 1.1 | 2-7 | 6,0 | 4,5 | 2,75 | 40 | 65 | |||
| Muli-Mini MWP 1.2 | 2-12 | 10,3 | 8,7 | 7,0 | 5,4 | 3,6 | 1,8 | 40 | 65 |
Signaaleenheid
Offertetekst
- Zelfladend
- Met vlottend contact
- Visueel en akoestisch
- Zonder contactzender
- Voor montage buiten het explosiegevaarlijke gebied
- Afmetingen: 175 x 125 x 75 mm (b x h x d)
- Beschermingstype: IP65
- Bedrijfsspanning: 230 V/AC 50/60 Hz
- Stekkerklaar met kabel: 2 m
- Gewicht: 1,4 kg
Signaalhoorn
Offertetekst
- 230V AC
- Stroomafname: 30mA
- Ø62x85 mm (L/B x T)
- Bescherming: IP66
- 95 dB(A)
- Gewicht: 0,3 kg
Signaalhoorn
Geschikt voor
- Signaalapparaat
- Signaalapparaat met GSM-module
Offertetekst
- Gewicht: 0,2 kg
Luchtbelleninjectie
Geschikt voor
- Muli-Star DDP
- Muli-Mini
Offertetekst
- Voor achteraf aanbrengen op Muli-Mini en Muli-Star DDP afvalwateropvoerinstallaties
- Met compressor en aansluitstukken
- Om bedrijfszekerheid te verhogen
- Om het ontstaan van drijvende lagen aan te pakken (afvalwater met vet)
- Gewicht: 1,9 kg
Speciaal bevestigingsstuk DN 50
Geschikt voor
- Muli-Mini
Offertetekst
- Als aanvullende component voor drukleiding DN 50 (Ø uitw.: 57 – 61 mm)
- Voor geluidsisolatie
- Gewicht: 2,6 kg
Speciaal bevestigingsstuk DN 70
Geschikt voor
- Muli-Mini
Offertetekst
- Als aanvullende component voor drukleiding DN 70 ( Ø uitw. 73 – 76 mm)
- Voor geluidsisolatie
- Gewicht: 2,3 kg
Handmembraanpomp 1½"
Geschikt voor
- Afvalwateropvoerinstallatie
Offertetekst
- Voor bevestiging aan muur
- Incl. slang
- Vrije doorlaatbreedte: 48 x 80 mm
- Incl. slangklem
- Vrije doorlaatbreedte: 50 x 70 mm
- Breedte: 12 mm
- 2 stuks vereist
- Gewicht: 14,4 kg
Driewegklep 1½"
Geschikt voor
- Afvalwateropvoerinstallatie
Offertetekst
- Voor handmembraanpomp
- Gewicht: 3,3 kg
Afsluitkraan 1½"
Geschikt voor
- Afvalwateropvoerinstallatie
Offertetekst
- Voor handmembraanpomp
- Gewicht: 1 kg
