Sedimentatiebekkens met hydrodynamische of vortexafscheiding

Stormsed Vortex Sedimentatiebekken Product Hero

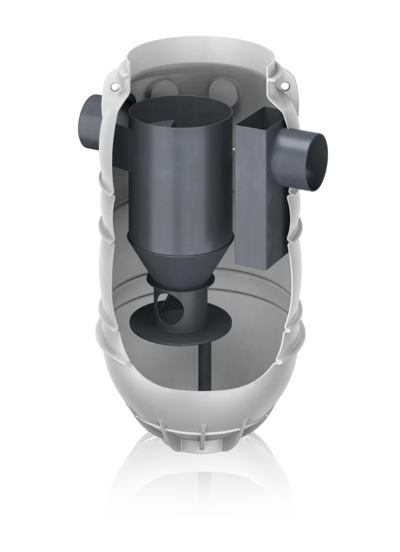

ACO Stormsed Vortex

--------------------------------

Geschikt voor uiteenlopende debieten
Vangt 50% van alle zwevende deeltjes (TSS*) tot 75 micron op
Compacte zuiveringsoplossing
Gepatenteerd ontwerp
Eenvoudig onderhoud
Verkrijgbaar in 3 materialen (GVK, beton en PE)
Interne onderdelen vervaardigd van HDPE

Technische informatie

Vragen? Contacteer ons

Een gepatenteerde oplossing voor een hoge afscheidingsgraad

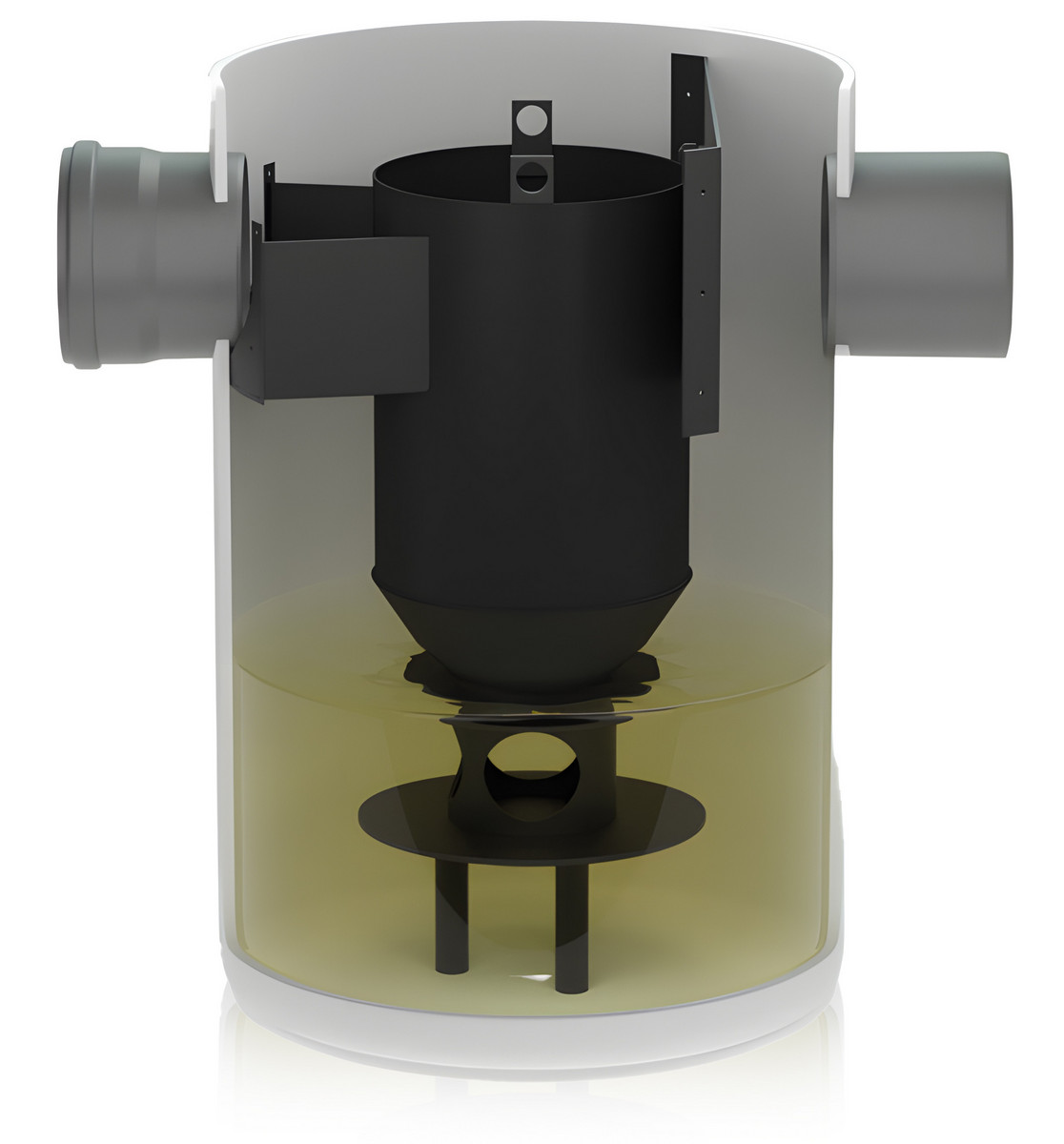

ACO Stormsed Vortex maakt sedimentatie mogelijk door middel van hydrodynamische of vortexafscheiding.

Deze gepatenteerde oplossing is ontworpen volgens de specificaties van de NJDEP (New Jersey Department of Environmental Protection) en kan tot 80% van alle verontreinigende stoffen en 100% van alle drijvende stoffen opvangen.

Met zijn unieke ontwerp scheidt de ACO Stormsed Vortex grote stromen van het opgevangen sediment af. Zo kan hij uiteenlopende debieten verwerken, van buitenoppervlaktes van minder dan 1.000 m² tot meer dan 20.000 m², afhankelijk van de gewenste zuiveringsgraad.

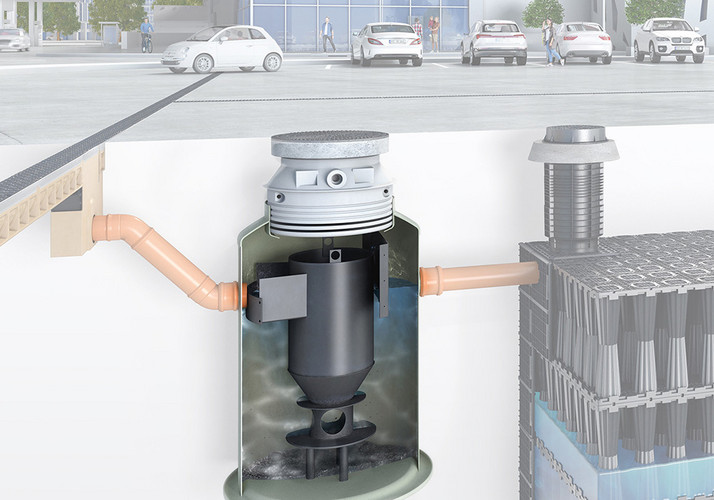

Dankzij de compacte uitvoering vereist de plaatsing beperkt graafwerk. De vortex wervelstroming stelt de Stormsed Vortex in staat een groot debiet te verwerken zonder hydraulische tekortkomingen of resedimentatie.

Ontdek de brochure
----

Download

Doorblader in een viewer

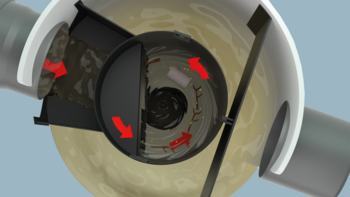

Fase 1

Regenwater met vuil, zwevende deeltjes, organische materie en olie stroomt de centrale afscheidingsruimte in, waar deze verontreinigende stoffen worden opgevangen door middel van het draaikolkeffect, de zogenaamde vortexafscheiding. De drijvende delen blijven in deze centrale vortexruimte opgeslagen.

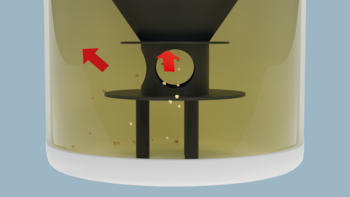

Fase 2

Het unieke ontwerp verdeelt de stroom gelijkmatig over het systeem en voorkomt dat het opgevangen sediment zwevende wordt weggespoeld.

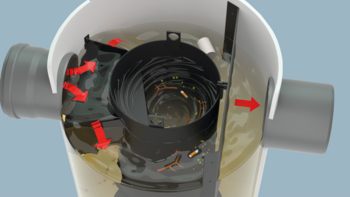

Fase 3

Dankzij het unieke ontwerp kan onderhoud vanaf het maaiveld worden uitgevoerd, via het mangat dat toegang biedt tot het systeem. De meeste opgevangen drijvende delen zijn eenvoudig toegankelijk in de kamer voor actieve afscheiding. Indien nodig is ook het opgevangen sediment vlot toegankelijk tijdens het onderhoud.

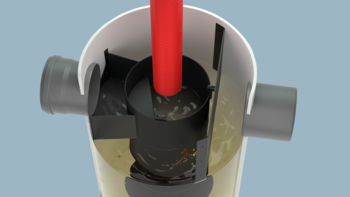

Fase 4

Bij een hoog debiet of wanneer er water overloopt, zorgt het duikschot op de afvoer dat nieuwe drijvende delen nog steeds worden opgevangen.

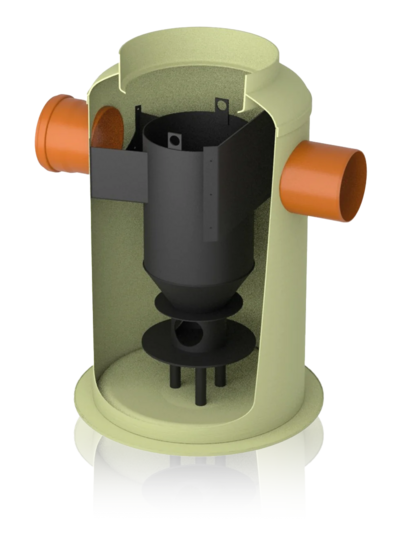

Sedimentatiebekken uit glasvezelversterkt kunststof (GVK)

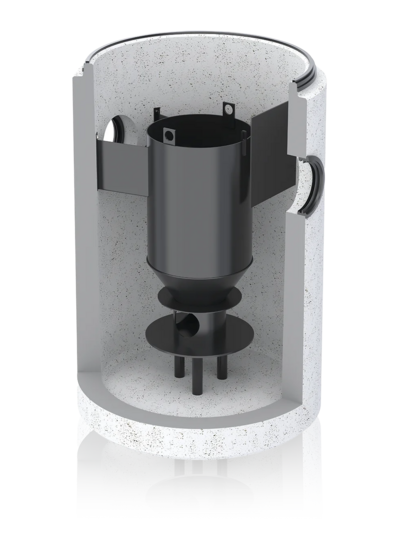

Stormsed Vortex C sedimentatiebekken uit beton

BUFFERGOTEN

Het ACO Qmax systeem is speciaal ontwikkeld voor het opvangen en bufferen van regenwater afkomstig van grote verharde oppervlakken, waar grote regenval snel kan leiden tot enorme afvoervolumes.

Ontdek hier onze producten >>

SEDIMENTATIEBEKKENS

De eenvoudigste behandelingsmethode om vervuilende stoffen uit regenwater te verwijderen voordat het de stedelijke omgeving verlaat, is bezinking.

Ontdek hier onze producten >>

BUFFER- EN INFILTRATIEKRATTEN

ACO Stormbrixx is een kratsysteem uit polypropyleen voor regenwaterbuffering en/of -infiltratie. De stevige basiselementen worden door middel van de gepatenteerde „brick-bonding“ techniek met elkaar verbonden en vormen zo een ongeëvenaard stabiele unitstructuur.

Ontdek hier onze producten >>

DEBIETREGELAARS

Om de afvoer van regenwater uit (buffer-) retentiebekkens te beperken, worden debietregelaars gebruikt. Deze debietbeperkende elementen reduceren het debiet tot een gelijkmatiger niveau in de ontvangende riolen of waterlopen.

Ontdek hier onze producten >>

Artikelnummer	Bekken- diameter	Behandelings- debiet* [l/s]	Max. piekdebiet [l/s]	Dagmaat putdeksel [DN]	Buis- aansluitingen [DN]	Opslagcapaciteit drijflaag [l]	Opslagcapaciteit sediment [l]
12975.41	1000	20,8	170	1xDN600	400	80	425
12976.41	1200	29,9	170	1xDN600	400	130	515
12977.41	1500	46,7	220	1xDN600	500	220	653
12978.41	1800	67,3	390	1xDN600	600	450	1531
12979.41	2200	100,6	600	1xDN600	800	630	974
12981.41	3000	186,9	600	1xDN600	800	1410	2393

* 50% van alle zwevende deeltjes (TSS) tot 75 micron worden opgevangen

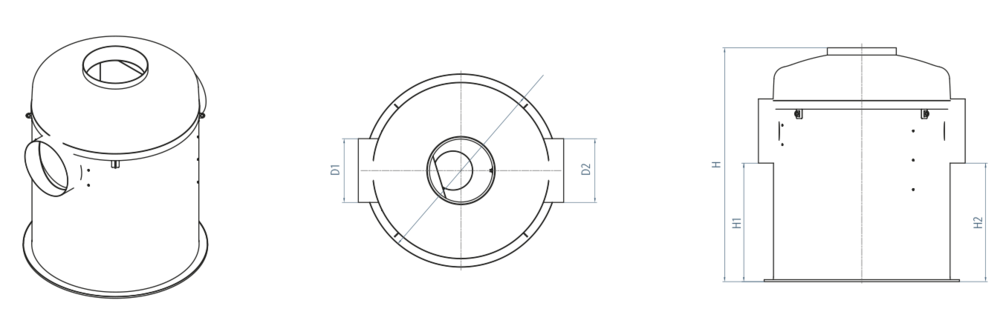

Artikelnummer	H1 [mm]	H2 [mm]	H [mm]	D1 [mm]	D2 [mm]	Aansluitdiepte “T” bekken [mm]	Gewicht [kg]	Totaal volume [l]
12975.41	1510	1510	2250	1000	1240	740	107	1150
12976.41	1450	1450	2200	1200	1400	750	161	1590
12977.41	1385	1385	2600	1500	1720	1215	221	2390
12978.41	1740	1740	3250	1800	2040	1510	342	4350
12979.41	1500	1500	2950	2200	2440	1450	594	5150
12981.41	1630	1630	3300	3000	3300	1670	982	11460

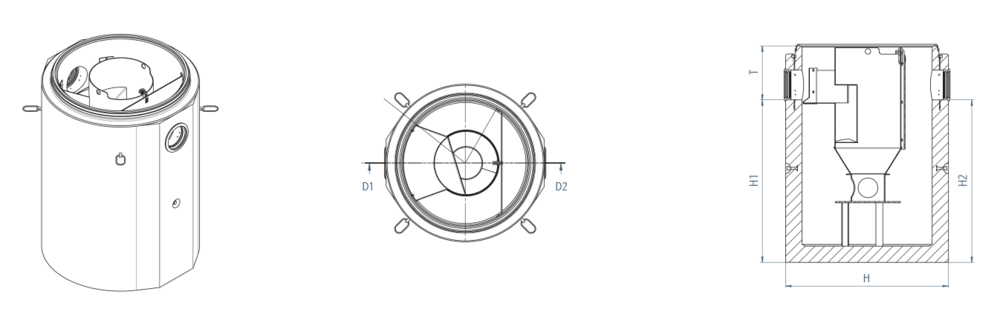

Artikelnummer	Bekken- diameter	Behandelings- debiet* [l/s]	Max. piekdebiet [l/s]	Dagmaat putdeksel [DN]	Buis- aansluitingen [DN]	Opslagcapaciteit drijflaag [l]	Opslagcapaciteit sediment [l]
3006269	1000	20,8	36,9	1x600	200	80	314
3010274	1200	29,9	66,6	1x600	250	130	452
3008903	1500	46,7	107,8	1x800	315	220	707
3006302	1750	63,6	107,8	1x800	315	450	962
3006303	2200	100,6	230,4	1x800	400	630	1475
3007013	2700	151,5	414	1x800	500	980	2290

* 50% van alle zwevende deeltjes (TSS) tot 75 micron worden opgevangen

Artikelnummer	H1 [mm]	H2 [mm]	H [mm]	D1 [mm]	D2 [mm]	Aansluitdiepte “T” bekken [mm]	Gewicht [kg]	Totaal volume [l]
3006269	1495	1495	2000	1000	1300	505	2880	1056
3010274	1520	1520	2000	1200	1500	480	3473	1549
3008903	1625	1625	2500	1500	1800	875	5820	2518
3006302	1660	1660	2430	1750	2050	770	6406	3512
3006303	1710	1710	2440	2200	2450	730	7021	5740
3007013	1760	1760	2975	2700	3000	1215	13717	8932

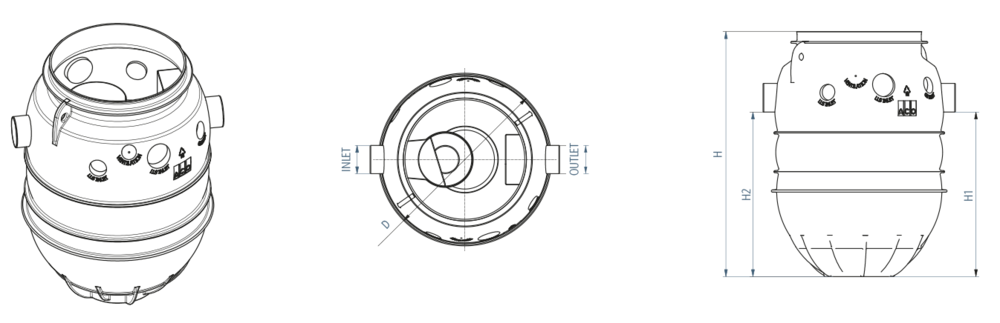

Artikelnummer	Bekken- diameter	Behandelings- debiet* [l/s]	Max. piekdebiet [l/s]	Dagmaat putdeksel [DN]	Buis- aansluitingen [DN]	Opslagcapaciteit drijflaag [l]	Opslagcapaciteit sediment [l]
411348	750	11,7	27	1xDN600	200	30	247
411349	1000	20,8	79	1xDN600	300	80	182
411350	1200	29,9	79	1xDN600	300	130	405

* 50% van alle zwevende deeltjes (TSS) tot 75 micron worden opgevangen

Artikelnummer	H1 [mm]	H2 [mm]	H [mm]	D1 [mm]	D2 [mm]	Aansluitdiepte “T” bekken [mm]	Gewicht [kg]	Totaal volume [l]
411348	1150	1150	1712	1225	1230	562	74	944
411349	1300	1300	1924	1225	1230	624	89	1093
411350	1550	1550	2194	1225	1230	644	101	1334
